Пол — HITACHI ZX35U-5A

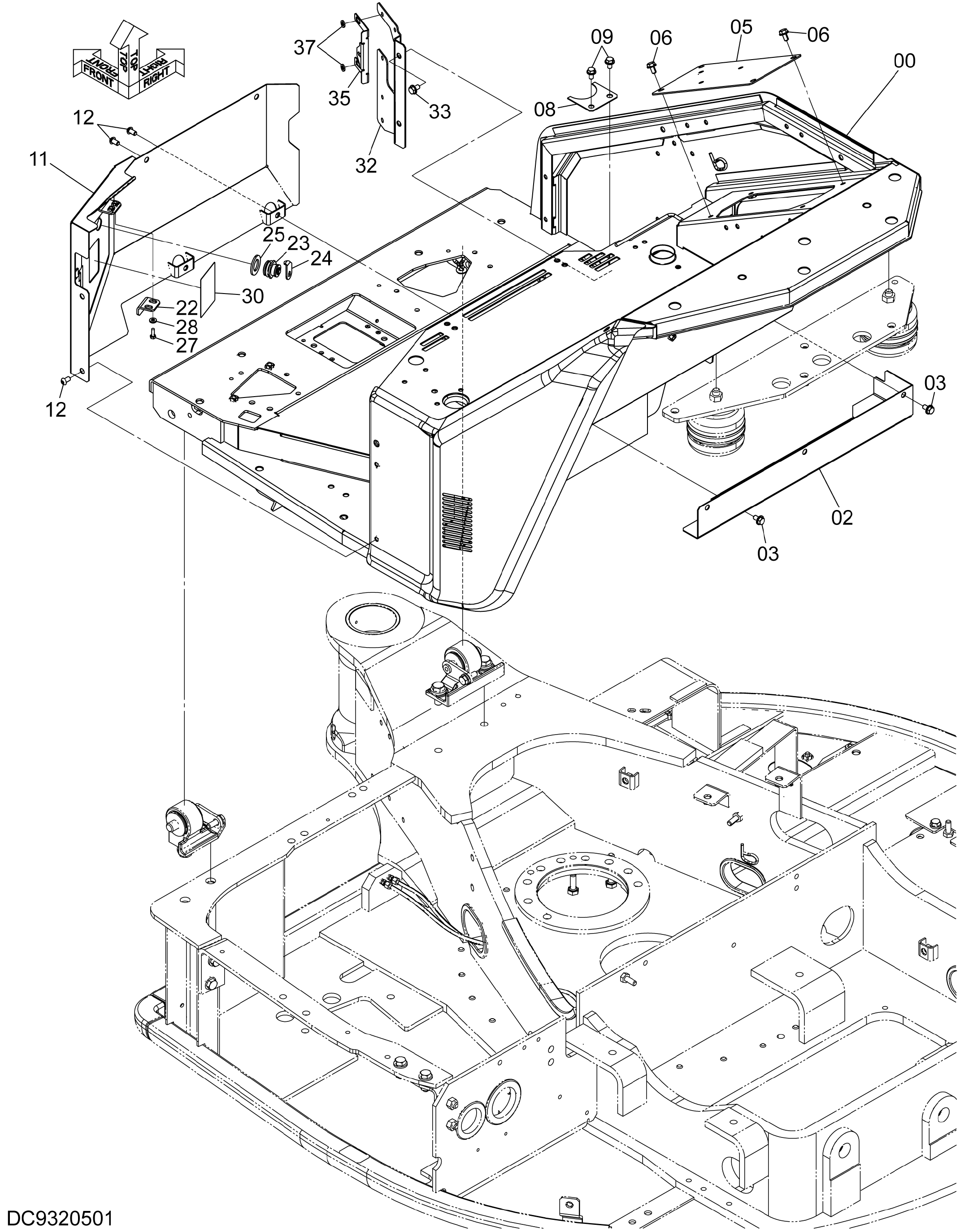

Заводская схема «Пол» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012775 | Пол | 1 |
| 02 | 3119795 | Кронштейн | 1 |
| 03 | J260816 | Болт с шайбой | 5 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | YD40000375 | Крышка | 1 |
| 06 | J260816 | Болт с шайбой | 4 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4720964 | Кронштейн | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | YD40000228 | Крышка | 1 |
| 12 | 4678454 | Винт | 6 |
| 22 | 4611385 | Кронштейн | 1 |
| 23 | 4717202 | Гидроцилиндр. блокировка | 1 |
| 24 | 4713056 | Пластина | 1 |
| 25 | A590122 | Плоская шайба | 1 |
| 27 | J900616 | Болт | 2 |
| 28 | J222006 | Шайба | 2 |
| 30 | 4672947 | Информационная табличка | 1 |
| 32 | YD40000466 | Кронштейн | 1 |
| 33 | J260816 | Болт с шайбой | 2 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | YD40001788 | Кронштейн | 1 |
| 37 | J222006 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
