Гидроцилиндр стрелы (кабина) — HITACHI ZX35U-5A

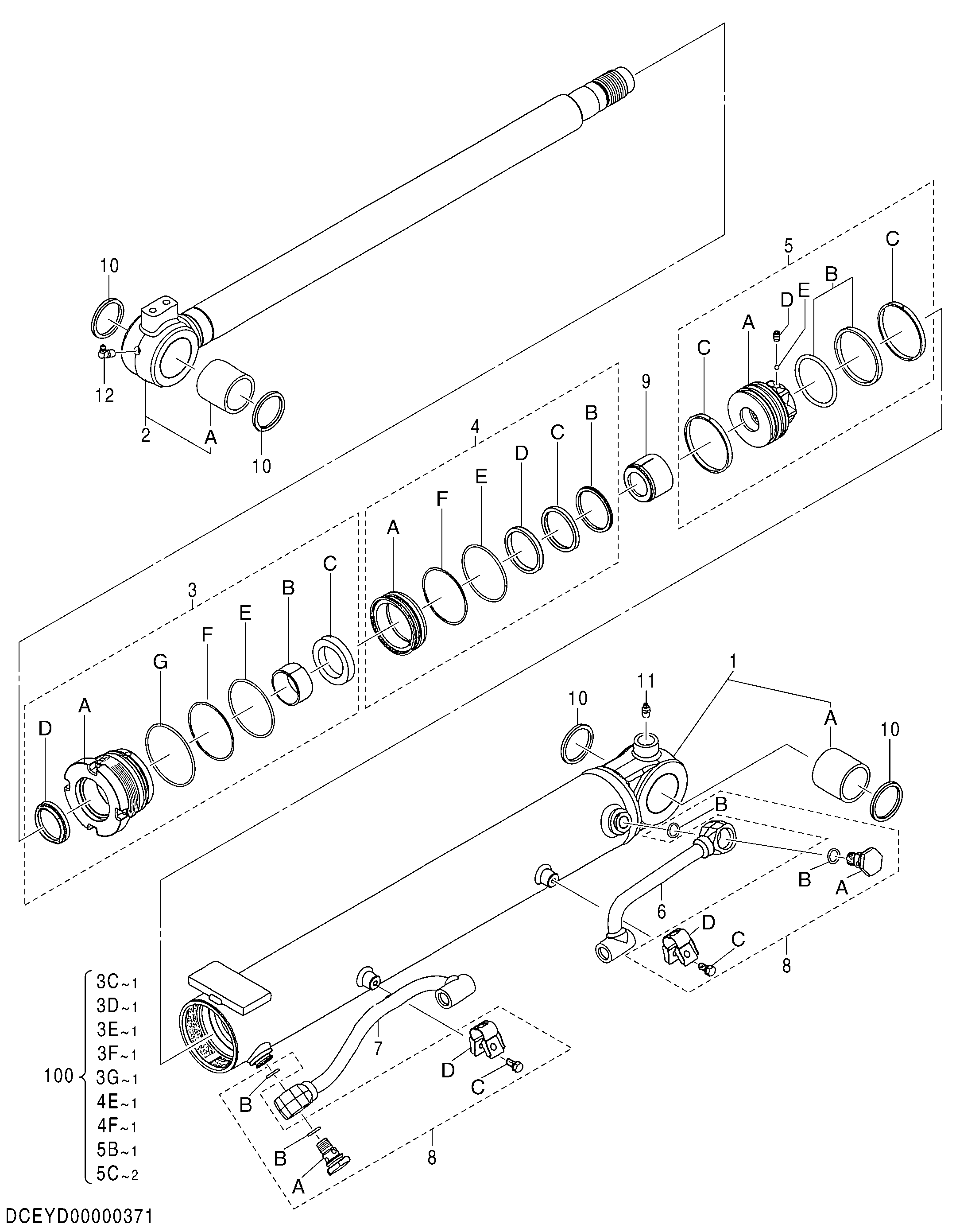

Заводская схема «Гидроцилиндр стрелы (кабина)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000371 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00003945 | Труба гидроцилиндра | 1 |
| 1A | YD00004515 | Втулка | 1 |
| 2 | XB00003943 | Шток поршня | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0948609 | Головка гидроцилиндра | 1 |
| 3A | 0948610 | Головка гидроцилиндра | 1 |
| 3B | 0948703 | Втулка | 1 |
| 4 | 0891607 | Фиксатор | 1 |
| 4A | 0891608 | Фиксатор | 1 |
| 4B | 0891609 | Проставка | 1 |
| 4C | 0891610 | Уплотнение амортизатор | 1 |
| 4D | 0891611 | Втулка | 1 |
| 5 | 0948606 | Поршень | 1 |
| 5A | 0948607 | Поршень | 1 |
| 5D | 0478720 | Установочный винт | 1 |
| 5E | 0478719 | Стальной шарик | 1 |
| 6 | 1217502 | Трубка | 1 |
| 7 | 1217602 | Трубка | 1 |
| 8 | 0986610 | Пробка | 2 |
| 8A | 0986611 | Пробка | 1 |
| 8B | 4028265 | Уплотнительное кольцо | 2 |
| 8C | XB00002969 | Болт | 1 |
| 8D | 0986614 | Хомут | 1 |
| 9 | XB00003944 | Амортизирующий подшипник | 1 |
| 10 | 4473087 | Пылезащитное уплотнение | 4 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 12 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4634033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
