Электрооборудование (1)(рукоять 1.32m)(ML кран) — HITACHI ZX35U-5A

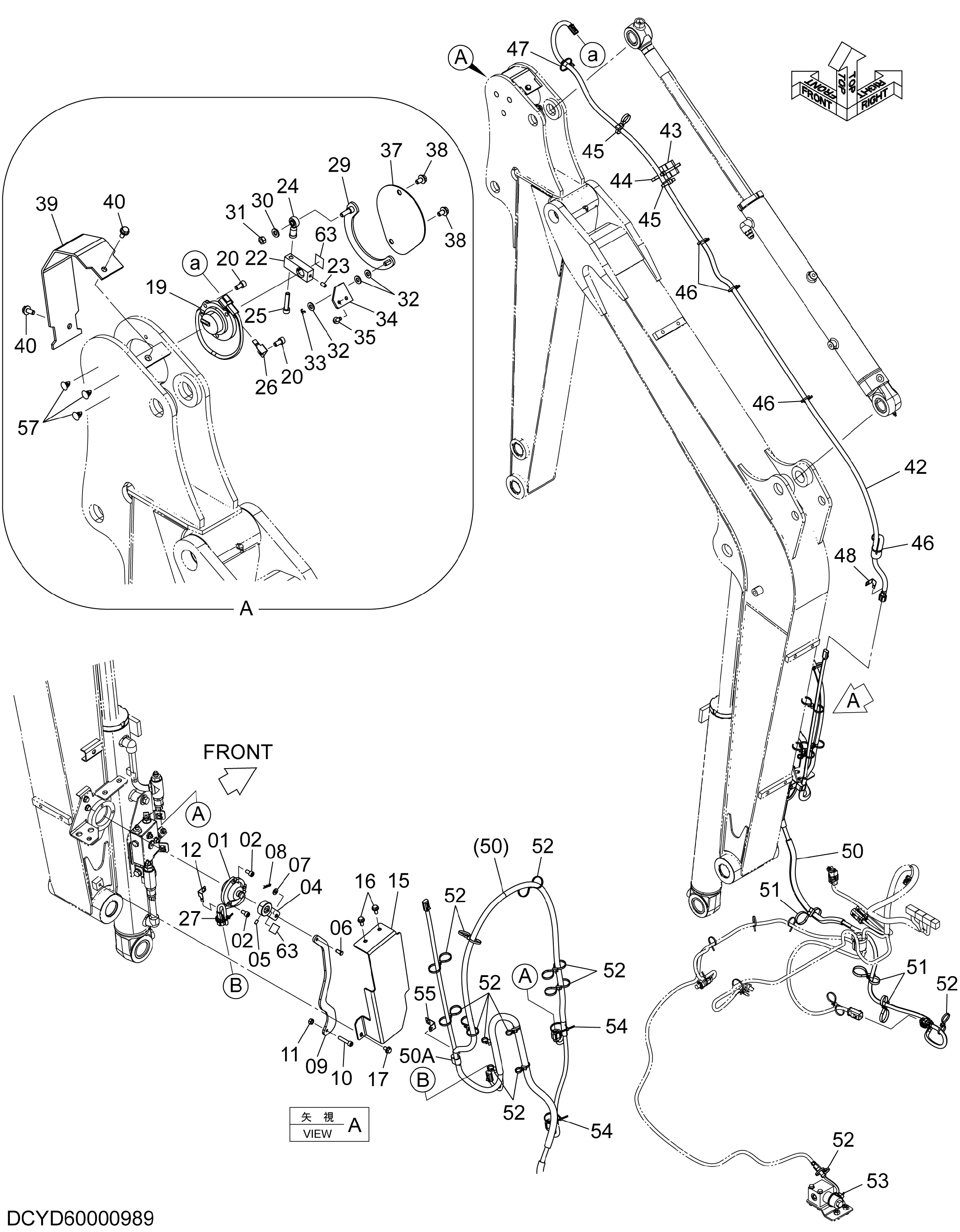

Заводская схема «Электрооборудование (1)(рукоять 1.32m)(ML кран)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YD00003334 | Датчик угла | 1 |
| 02 | J780816 | Болт с внутренним шестигранником | 3 |
| 04 | YD40001182 | Рычаг | 1 |
| 05 | M040612 | Установочный винт | 1 |
| 06 | 4715077 | Палец | 1 |
| 07 | A590108 | Плоская шайба | 1 |
| 08 | 4022697 | Стопорный палец | 1 |
| 09 | YD00002677 | Тяга | 1 |
| 10 | J780840 | Болт с внутренним шестигранником | 1 |
| 11 | M500807 | Гайка | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 15 | YD00002676 | Крышка | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J260816 | Болт с шайбой | 1 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | YD00003334 | Датчик угла | 1 |
| 20 | J780816 | Болт с внутренним шестигранником | 3 |
| 22 | YD00002260 | Рычаг | 1 |
| 23 | M040612 | Установочный винт | 1 |
| 24 | 4429634 | Концевой шток | 1 |
| 25 | J780840 | Болт с внутренним шестигранником | 1 |
| 26 | 4257159 | Кронштейн | 1 |
| 27 | 4326365 | Ленточный зажим | 1 |
| 29 | YD40001945 | Тяга | 1 |
| 30 | J222008 | Шайба | 1 |
| 31 | M500807 | Гайка | 1 |
| 32 | A590108 | Плоская шайба | 3 |
| 33 | 4603981 | Шплинт | 1 |
| 34 | YD00002845 | Кронштейн | 1 |
| 35 | J260616 | Болт с шайбой | 2 |
| 35A | J900616 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 37 | 4622026 | Крышка | 1 |
| 38 | J260816 | Болт с шайбой | 2 |
| 38A | J900816 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
| 39 | YD00002847 | Крышка | 1 |
| 40 | J260820 | Болт с шайбой | 2 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 42 | YD00002931 | Жгут проводов | 1 |
| 43 | 4447140 | Резиновая прокладка | 1 |
| 44 | 4323613 | Ленточный зажим | 1 |
| 45 | 4721547 | Ленточный зажим | 2 |
| 46 | 4371049 | Ленточный зажим | 4 |
| 47 | 4055312 | Ленточный зажим | 1 |
| 48 | 4336875 | Кронштейн | 1 |
| 50 | YD00002932 | Жгут проводов | 1 |
| 50A | 4686458 | Хомут | 1 |
| 51 | 4721547 | Ленточный зажим | 3 |
| 52 | 4371049 | Ленточный зажим | 13 |
| 53 | 4055312 | Ленточный зажим | 1 |
| 54 | 4326365 | Ленточный зажим | 2 |
| 55 | 4687871 | Кронштейн | 1 |
| 57 | 4288579 | Пробка | 3 |
| 63 | 4645266 | Сиденье | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
