Рама — HITACHI ZX35U-5A

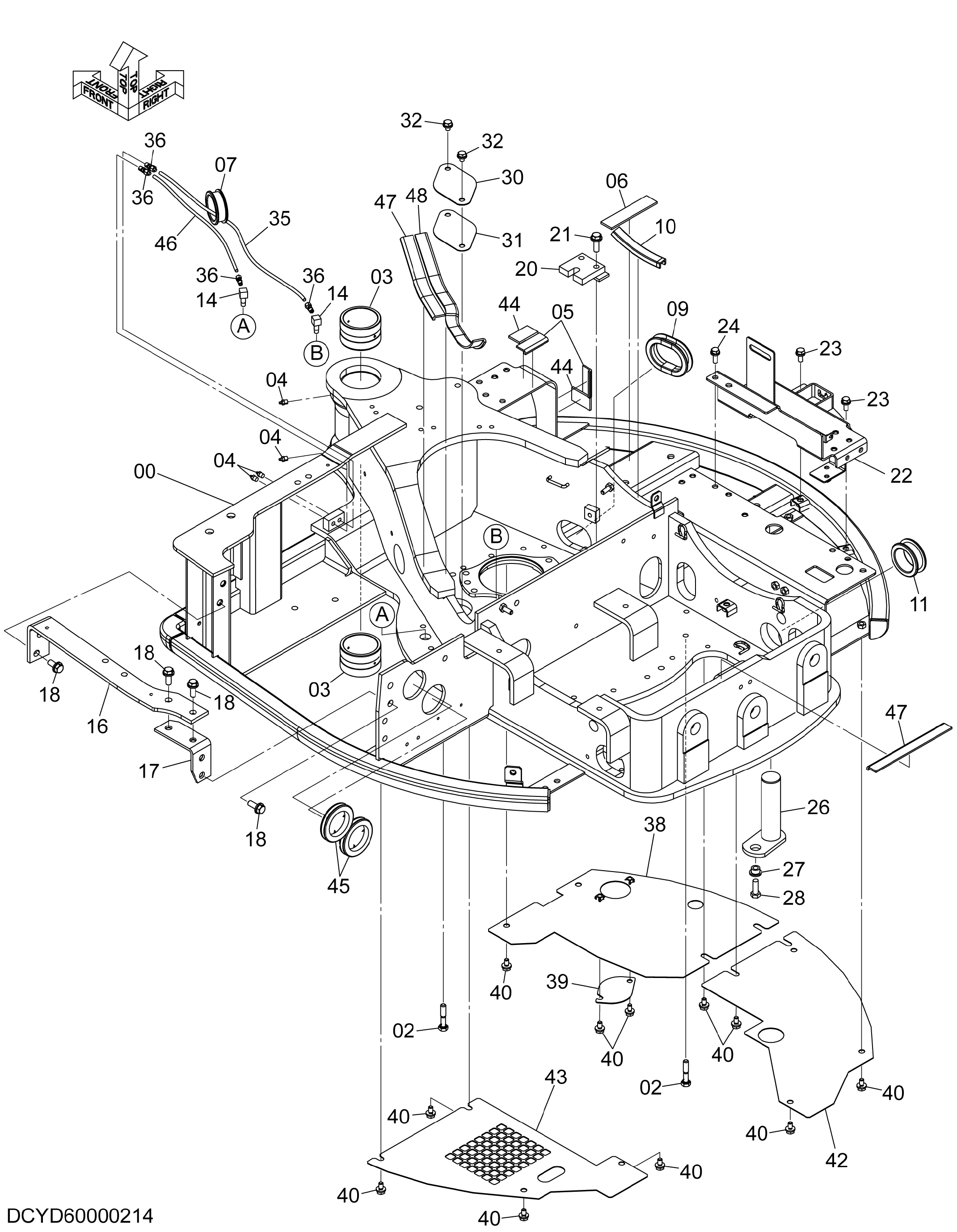

Заводская схема «Рама» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YD40000371	Рама основной	1
02	J921260	Болт	22
03	YD00000849	Втулка	2
04	J75481	Пресс-маслёнка	4
05	YD00000781	Резиновая прокладка	2
06	YD00000780	Резиновая прокладка	1
07	4255567	Резиновая втулка	1
09	4365863	Резиновая втулка	1
10	4643868	Резиновая втулка	1
11	4353477	Резиновая втулка	1
14	4606713	Угловой штуцер	2
16	3120813	Пластина	1
17	YD40000442	Кронштейн	1
18	J271235	Болт с шайбой	6
18A	J901235	Болт	1
18B	J222012	Шайба	1
20	YD40000547	Ограничитель	1
21	J271240	Болт с шайбой	2
21A	J901240	Болт	1
21B	J222012	Шайба	1
22	YD40000457	Кронштейн	1
23	J271025	Болт с шайбой	2
23A	J901025	Болт	1
23B	J222010	Шайба	1
24	J271030	Болт с шайбой	2
24A	J901030	Болт	1
24B	J222010	Шайба	1
26	9758099	Палец	1
27	4339354	Втулка	1
28	J901235	Болт	1
30	4604209	Крышка	1
31	4161735	Манжета	1
32	J271016	Болт с шайбой	2
32A	J901016	Болт	1
32B	J222010	Шайба	1
35	YD00000243	Трубка нейлоновый	1
36	YD00000226	Штуцер трубка	4
38	YD40000387	Крышка нижний	1
39	4640766	Крышка	1
40	J271020	Болт с шайбой	14
40A	J901020	Болт	1
40B	J222010	Шайба	1
42	YD00000764	Крышка нижний	1
43	YD00000762	Крышка	1
44	YD00000779	Резиновая прокладка	2
45	YD00003741	Резиновая втулка	2
46	YD00003814	Трубка нейлоновый	1
47	YD00003265	Резиновая подушка	2
48	YD00003795	Резиновая подушка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
