Каталог запчастей HITACHI
Блок отопителя — HITACHI ZX35U-5A

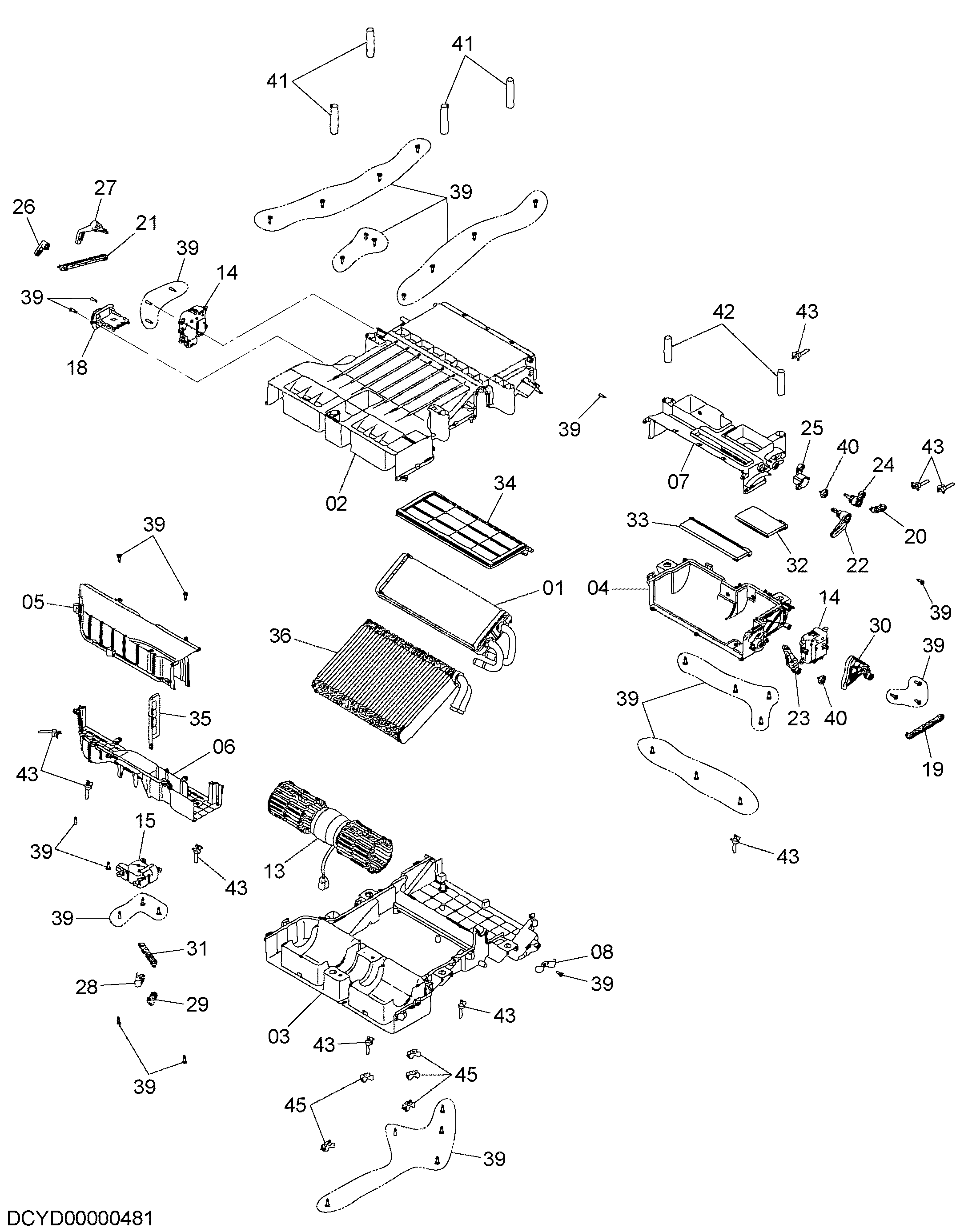

Заводская схема «Блок отопителя» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000481 | Отопитель | 1 | |
| 01 | XB00004049 | Коре | 1 |
| 02 | XB00004050 | Корпус | 1 |
| 03 | XB00004051 | Корпус | 1 |
| 04 | XB00004412 | Корпус | 1 |
| 05 | XB00004413 | Корпус | 1 |
| 06 | XB00004414 | Корпус | 1 |
| 07 | XB00004415 | Корпус | 1 |
| 08 | XB00004056 | Хомут | 1 |
| 13 | XB00004059 | Вентилятор | 1 |
| 14 | XB00004060 | Гидромотор | 2 |
| 15 | XB00004061 | Гидромотор | 1 |
| 18 | XB00004064 | Резистор | 1 |
| 19 | XB00004065 | Шток | 1 |
| 20 | XB00004066 | Шток | 1 |
| 21 | XB00004067 | Шток | 1 |
| 22 | XB00004068 | Рычаг | 1 |
| 23 | XB00004069 | Рычаг | 1 |
| 24 | XB00004070 | Рычаг | 1 |
| 25 | XB00004071 | Рычаг | 1 |
| 26 | XB00004072 | Рычаг | 1 |
| 27 | XB00004073 | Рычаг | 1 |
| 28 | XB00004074 | Рычаг | 1 |
| 29 | XB00004075 | Рычаг | 1 |
| 30 | XB00004076 | Рычаг | 1 |
| 31 | XB00004077 | Шток | 1 |
| 32 | XB00004078 | Дверь | 1 |
| 33 | XB00004079 | Дверь | 1 |
| 34 | XB00004080 | Дверь | 1 |
| 35 | XB00004081 | Дверь | 1 |
| 36 | XB00004082 | Блок | 1 |
| 39 | XB00004085 | Винт | 43 |
| 40 | XB00004086 | Винт | 2 |
| 41 | XB00004087 | Втулка | 4 |
| 42 | XB00004088 | Втулка | 2 |
| 43 | XB00004089 | Лента | 9 |
| 45 | XB00004091 | Крепление | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
