Основные гидролинии (1) — HITACHI ZX35U-5A

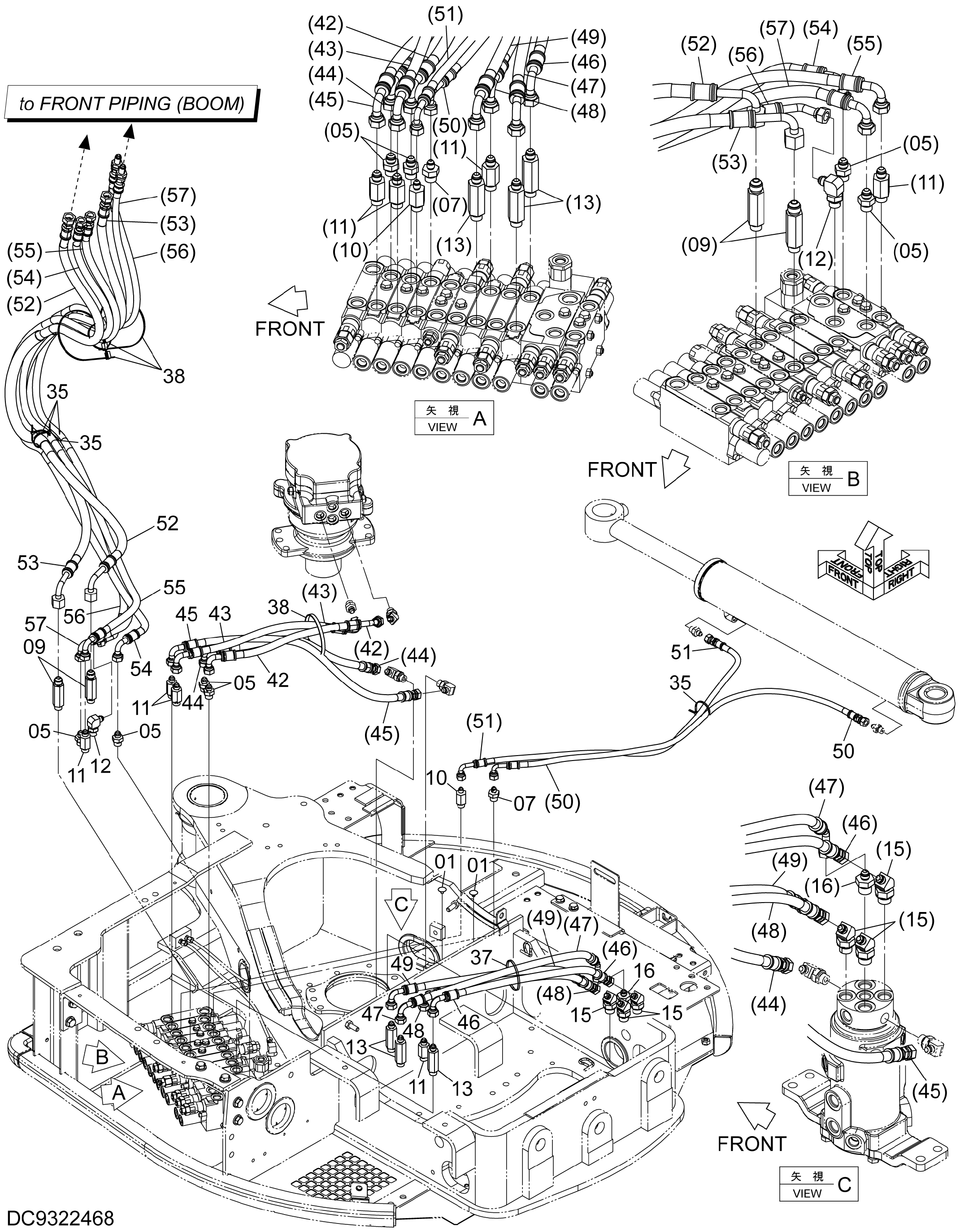

Заводская схема «Основные гидролинии (1)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4354771 | Пробка | 2 |
| 05 | A852133 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852132 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4640486 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4276964 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4276965 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4325979 | Адаптер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852243 | Угловой штуцер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852143 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4326365 | Ленточный зажим | 5 |
| 37 | 4055312 | Ленточный зажим | 1 |
| 38 | 4323613 | Ленточный зажим | 4 |
| 42 | YD00003347 | Шланг | 1 |
| 43 | YD00003348 | Шланг | 1 |
| 44 | YD00003349 | Шланг | 1 |
| 45 | YD00003350 | Шланг | 1 |
| 46 | YD00003351 | Шланг | 1 |
| 47 | YD00003352 | Шланг | 1 |
| 48 | YD00003353 | Шланг | 1 |
| 49 | YD00003354 | Шланг | 1 |
| 50 | YD00003355 | Шланг | 1 |
| 51 | YD00003356 | Шланг | 1 |
| 52 | YD60002313 | В сборе шланг | 1 |
| 53 | YD00003358 | Шланг | 1 |
| 54 | YD00003359 | Шланг | 1 |
| 55 | YD00003360 | Шланг | 1 |
| 56 | YD00003361 | Шланг | 1 |
| 57 | YD00003362 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
