Педаль (хоризонтал тип правый боковой) — HITACHI ZX35U-5A

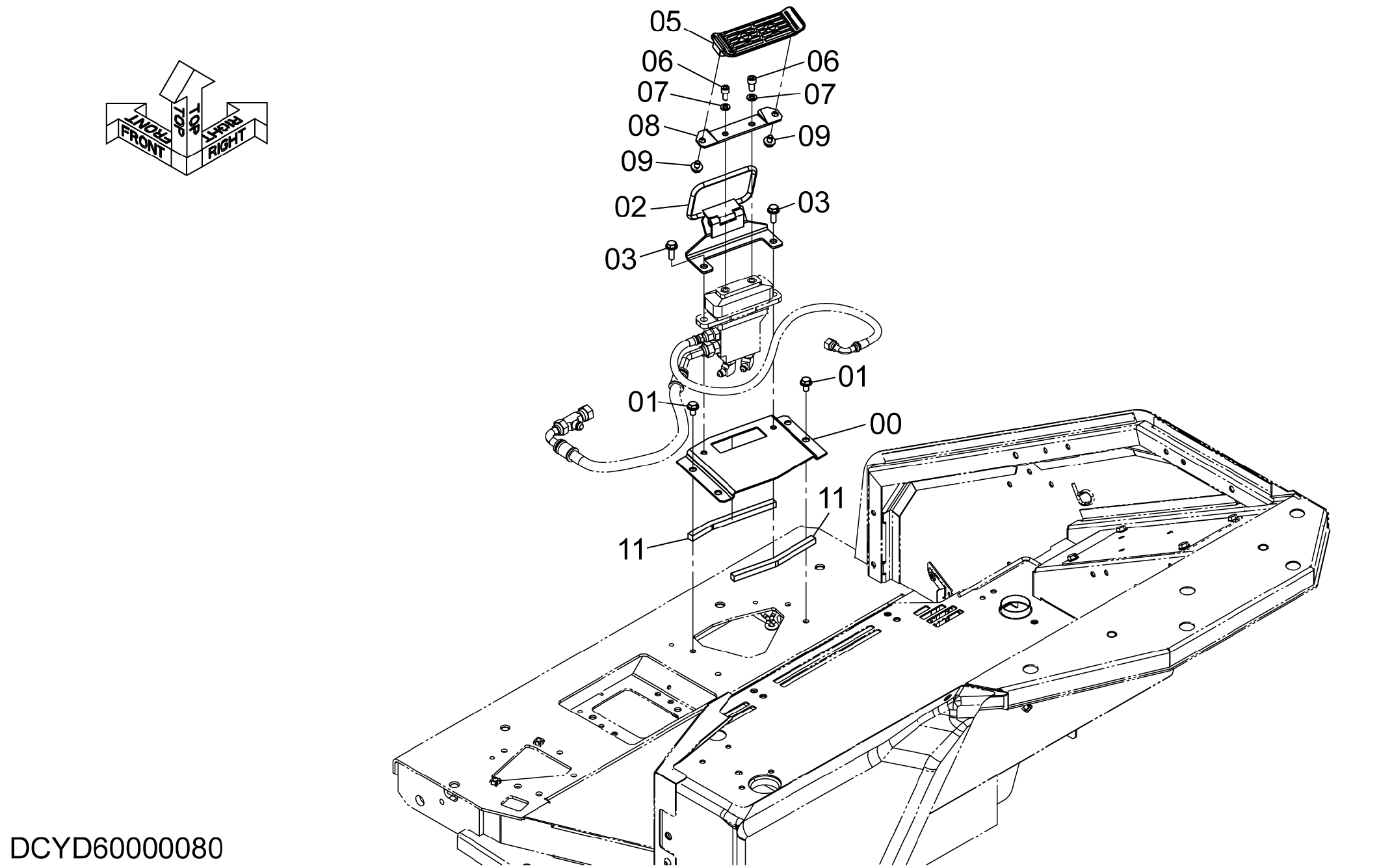

Заводская схема «Педаль (хоризонтал тип правый боковой)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000219 | Кронштейн | 1 |
| 01 | J260816 | Болт с шайбой | 4 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | YD40000216 | Крышка | 1 |
| 03 | J260825 | Болт с шайбой | 2 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4612247 | Педаль | 1 |
| 06 | J780816 | Болт с внутренним шестигранником | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | 4611406 | Кронштейн | 1 |
| 09 | J260812 | Болт с шайбой | 2 |
| 09A | J900812 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | YD00000436 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
