Блокировка трубопроводы (ML кран)(без кондиционер) — HITACHI ZX35U-5A

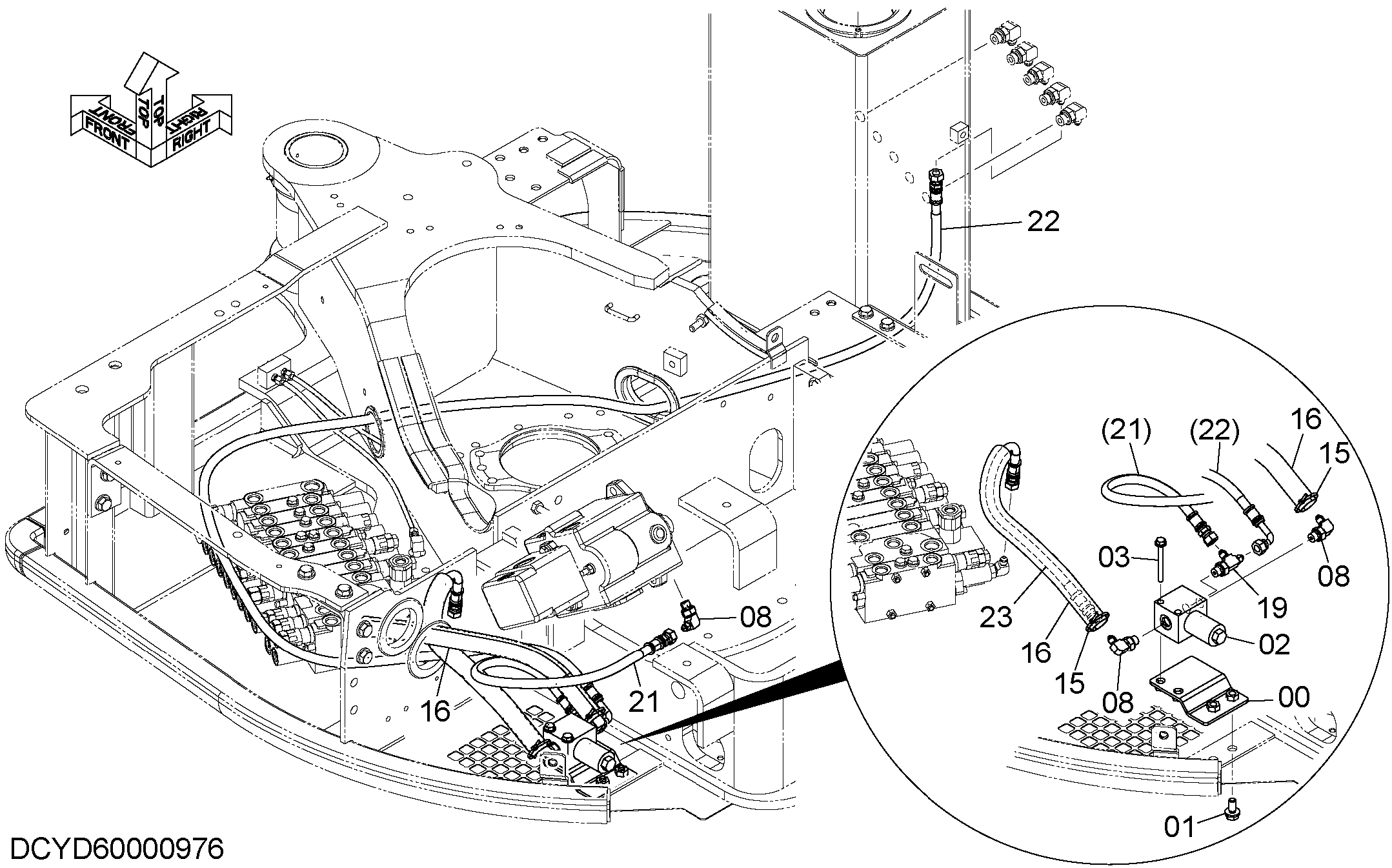

Заводская схема «Блокировка трубопроводы (ML кран)(без кондиционер)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40001186 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4614657 | Электромагнитный клапан | 1 |
| 03 | J260870 | Болт с шайбой | 2 |
| 03A | J900870 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 08 | A852322 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4326365 | Ленточный зажим | 2 |
| 16 | 4605057 | Защита шланга | 2 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | YD00004764 | Шланг | 1 |
| 22 | YD60002544 | В сборе шланг | 1 |
| 22A | YD00004765 | Шланг | 1 |
| 23 | YD60002543 | В сборе шланг | 1 |
| 23A | 4616800 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
