Гидроцилиндр стрелы (навес) (млкране) — HITACHI ZX35U-5A

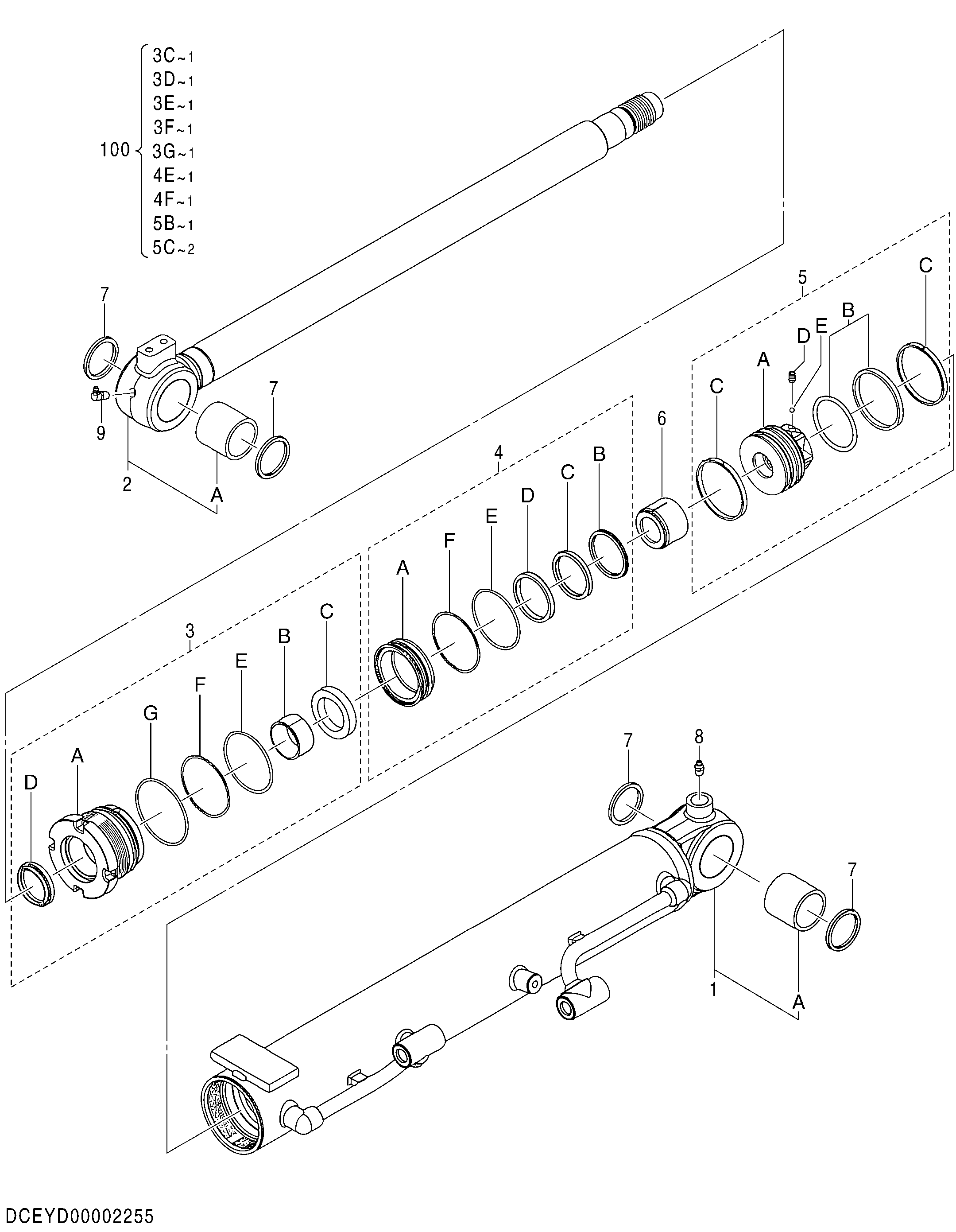

Заводская схема «Гидроцилиндр стрелы (навес) (млкране)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00002255 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00003946 | Труба гидроцилиндра | 1 |
| 1A | YD00004515 | Втулка | 1 |
| 2 | XB00003943 | Шток поршня | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0948609 | Головка гидроцилиндра | 1 |
| 3A | 0948610 | Головка гидроцилиндра | 1 |
| 3B | 0948703 | Втулка | 1 |
| 4 | 0891607 | Фиксатор | 1 |
| 4A | 0891608 | Фиксатор | 1 |
| 4B | 0891609 | Проставка | 1 |
| 4C | 0891610 | Уплотнение амортизатор | 1 |
| 4D | 0891611 | Втулка | 1 |
| 5 | 0948606 | Поршень | 1 |
| 5A | 0948607 | Поршень | 1 |
| 5D | 0478720 | Установочный винт | 1 |
| 5E | 0478719 | Стальной шарик | 1 |
| 6 | XB00003944 | Амортизирующий подшипник | 1 |
| 7 | 4473087 | Пылезащитное уплотнение | 4 |
| 8 | J75481 | Пресс-маслёнка | 1 |
| 9 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4634033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
