Гидроцилиндр рукояти — HITACHI ZX35U-5A

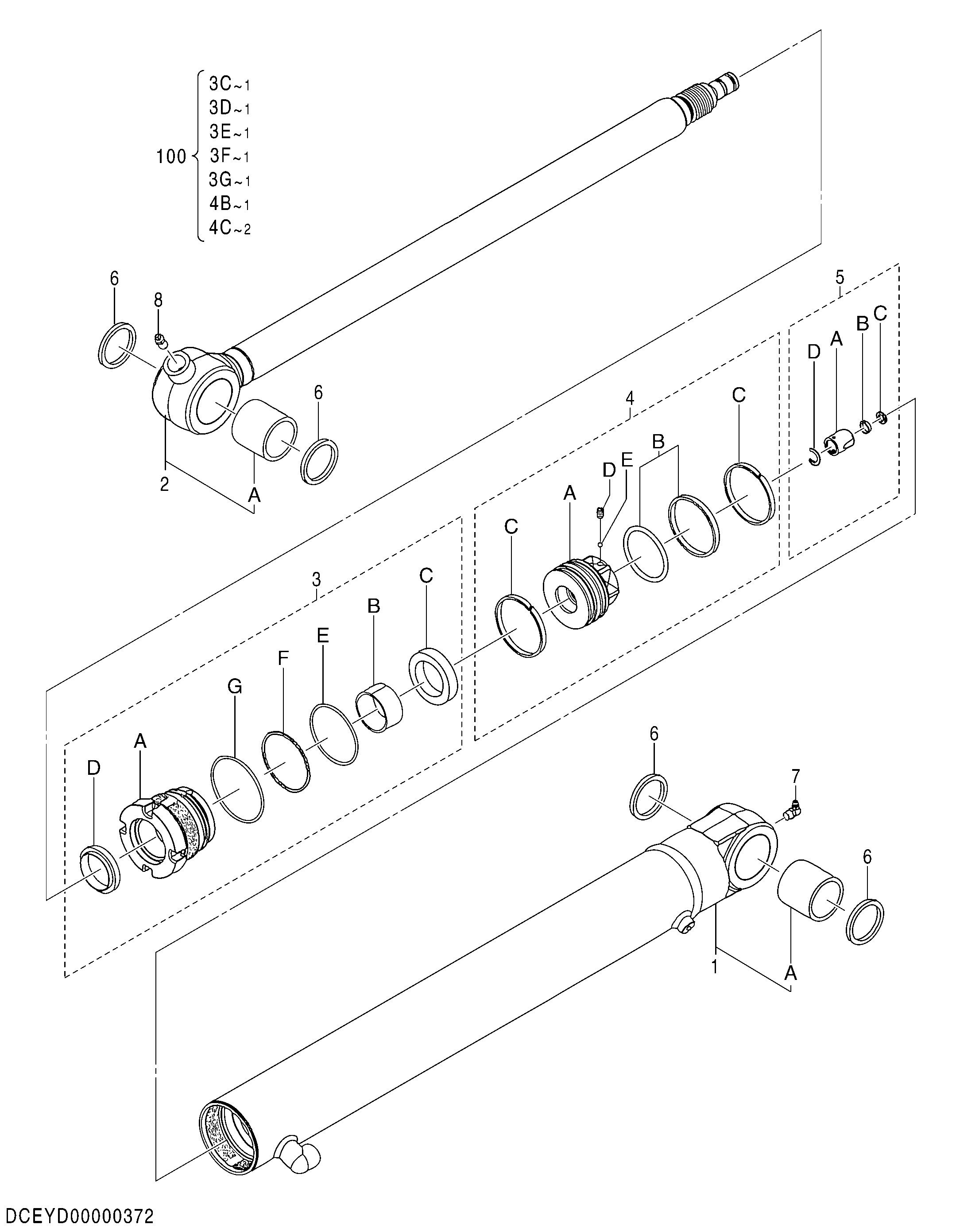

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000372 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00003948 | Труба гидроцилиндра | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 1217902 | Шток поршня | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0992610 | Головка гидроцилиндр | 1 |
| 3A | 0992611 | Головка гидроцилиндр | 1 |
| 3B | 0891518 | Втулка | 1 |
| 4 | 1217903 | Поршень | 1 |
| 4A | 1217904 | Поршень | 1 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | 0891804 | Амортизатор в сборе | 1 |
| 5A | 0843608 | Амортизирующий подшипник | 1 |
| 5B | 0843610 | Уплотнение амортизатор | 1 |
| 5C | 0843609 | Ограничитель | 2 |
| 5D | 0843611 | Стопорное кольцо | 1 |
| 6 | 4473087 | Пылезащитное уплотнение | 4 |
| 7 | 1214903 | Пресс-маслёнка | 1 |
| 8 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4704455 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
