Рычаг управления (ход) — HITACHI ZX35U-5A

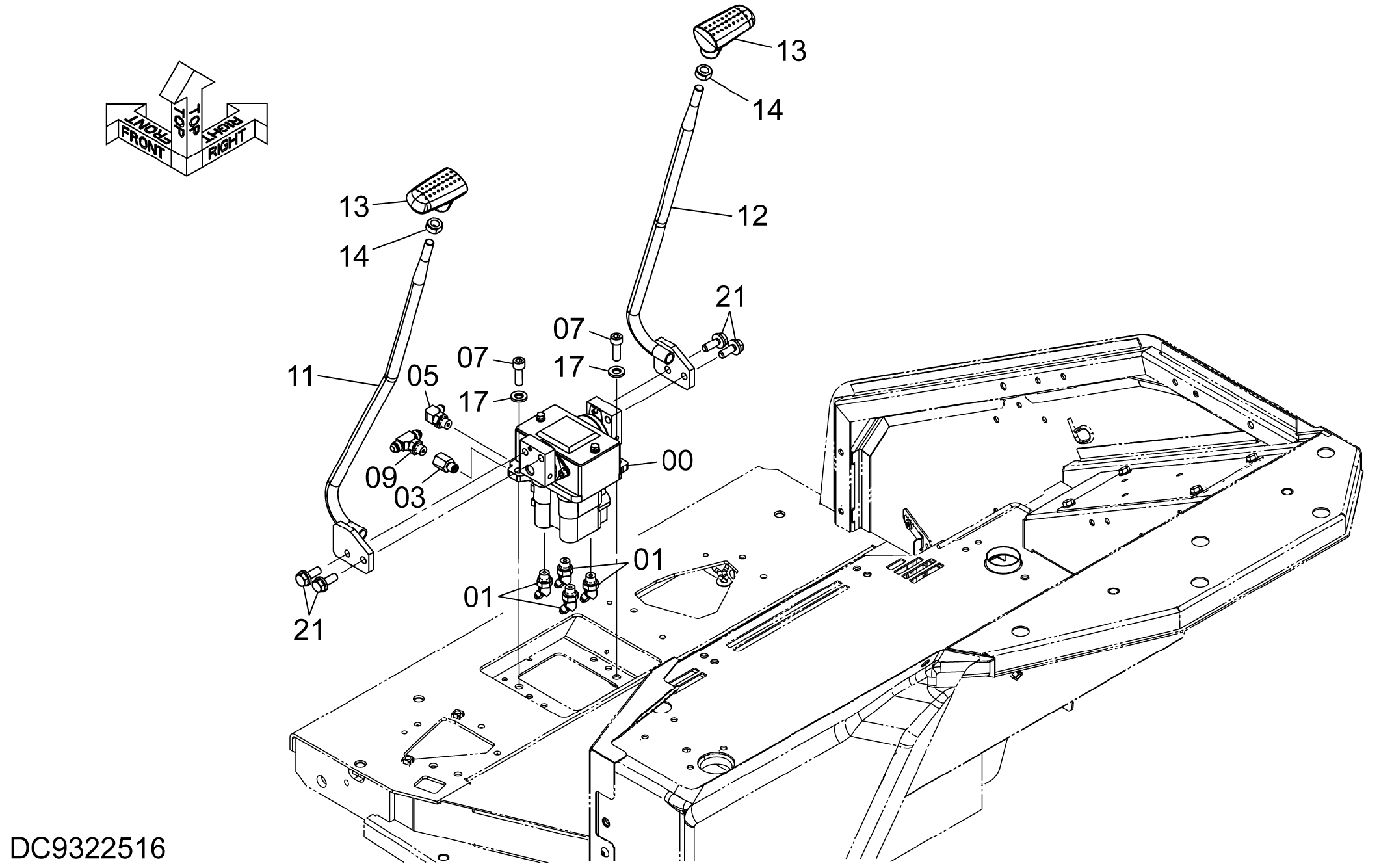

Заводская схема «Рычаг управления (ход)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609765 | Пилотный клапан | 1 |
| 01 | A852222 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4653765 | Фильтр | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 2 |
| 09 | A852523 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8124337 | Рычаг | 1 |
| 12 | 8124338 | Рычаг | 1 |
| 13 | 2052912 | Рукоятка | 2 |
| 14 | 4424185 | Гайка | 2 |
| 17 | J222010 | Шайба | 2 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
