Радиатор — HITACHI ZX35U-5A

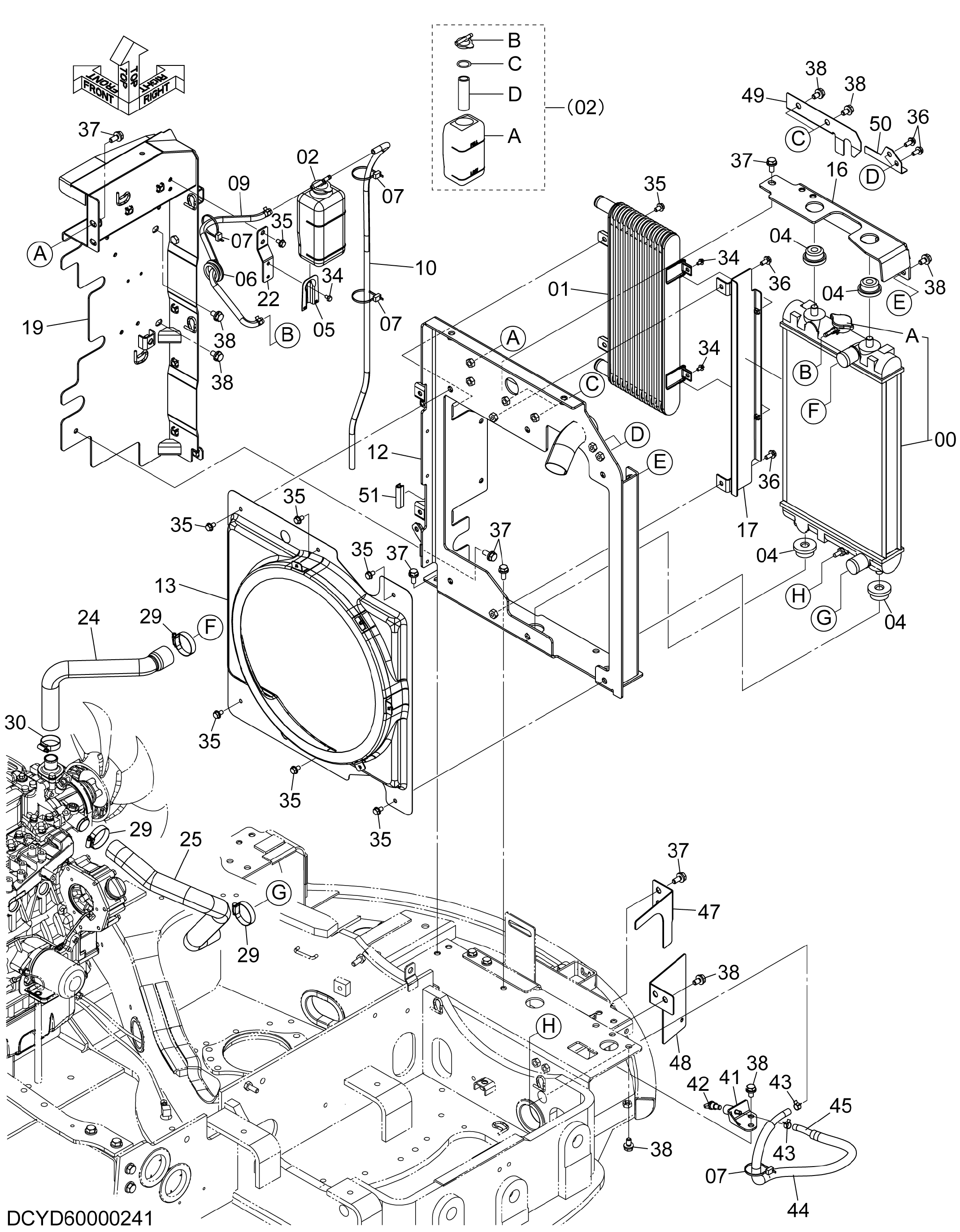

Заводская схема «Радиатор» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722757 | Радиатор | 1 |
| 00A | 4419861 | Колпачок | 1 |
| 01 | 4722758 | Масляный радиатор | 1 |
| 02 | 4680433 | Бак воды | 1 |
| 02A | 4397682 | Бак воды | 1 |
| 02B | 4688252 | Колпачок | 1 |
| 02C | 4398054 | Манжета | 1 |
| 02D | 4398055 | Резиновый шланг | 1 |
| 04 | 4695944 | Резиновая подушка | 4 |
| 05 | 4367147 | Пластина | 1 |
| 06 | 4228905 | Резиновая втулка | 1 |
| 07 | 4055312 | Ленточный зажим | 4 |
| 09 | 4427818 | Водяной шланг | 1 |
| 10 | 4384188 | Водяной шланг | 1 |
| 12 | YD40000413 | Кронштейн | 1 |
| 13 | YD40000611 | Кожух | 1 |
| 16 | YD40000529 | Кронштейн | 1 |
| 17 | 8124668 | Кронштейн | 1 |
| 19 | YD40000412 | Кронштейн | 1 |
| 22 | YD40000450 | Кронштейн | 1 |
| 24 | 3120825 | Водяной шланг | 1 |
| 25 | YD00000979 | Водяной шланг | 1 |
| 29 | 4011675 | Хомут шланга | 3 |
| 30 | 4505243 | Хомут шланга | 1 |
| 34 | J260612 | Болт с шайбой | 4 |
| 34A | J900612 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 35 | J260816 | Болт с шайбой | 10 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | J260820 | Болт с шайбой | 4 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | J271025 | Болт с шайбой | 10 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271020 | Болт с шайбой | 9 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 4401686 | Кран | 1 |
| 42 | 4401687 | Кран | 1 |
| 43 | 4616159 | Хомут шланга | 2 |
| 44 | 4346676 | Трубка | 1 |
| 45 | 4736260 | Водяной шланг | 1 |
| 47 | YD00002250 | Кронштейн | 1 |
| 48 | YD00002251 | Кронштейн | 1 |
| 49 | YD00002427 | Кронштейн | 1 |
| 50 | YD00003278 | Кронштейн | 1 |
| 51 | 4625548 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
