Пилотные гидролинии (2)(отвал рычаг)(с ход скорость селектор выключатель) — HITACHI ZX35U-5A

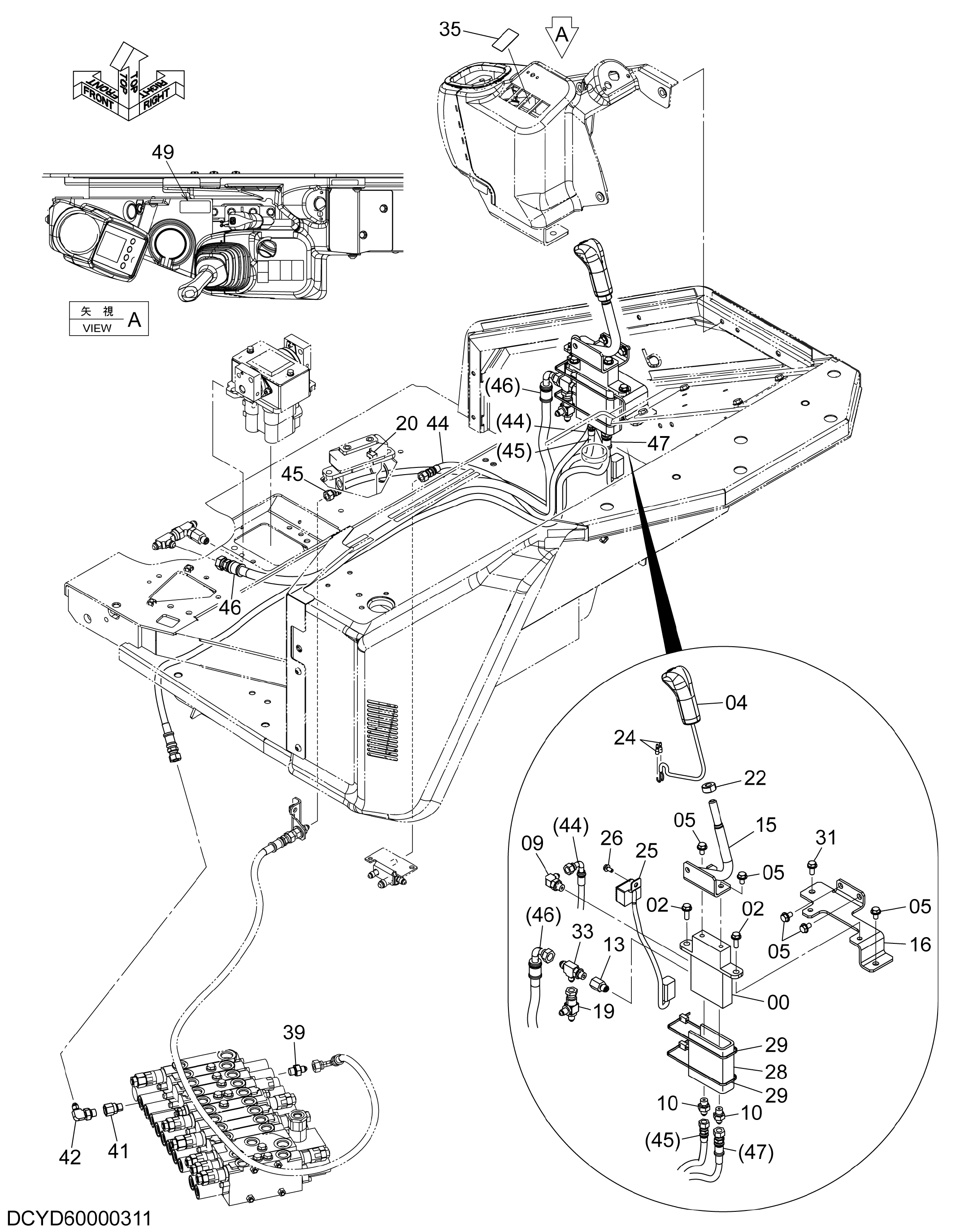

Заводская схема «Пилотные гидролинии (2)(отвал рычаг)(с ход скорость селектор выключатель)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4647100 | Пилотный клапан | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4699868 | Рукоятка | 1 |
| 05 | J260816 | Болт с шайбой | 5 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4653765 | Фильтр | 1 |
| 15 | 8129320 | Рычаг | 1 |
| 16 | 8124219 | Кронштейн | 1 |
| 19 | 4667624 | Унион S | 1 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 22 | 4701488 | Гайка | 1 |
| 24 | 4313180 | Клемма | 2 |
| 25 | 4700670 | Блок реле | 1 |
| 26 | J260614 | Болт с шайбой | 1 |
| 26A | J900614 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 28 | YD00002062 | Стекловата | 1 |
| 29 | 4323613 | Ленточный зажим | 2 |
| 31 | J260820 | Болт с шайбой | 1 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4208908 | Тройник | 1 |
| 35 | YD00003202 | Уплотнение | 1 |
| 39 | 4299126 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4462701 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | YD00004597 | Пластиковый шланг | 1 |
| 45 | YD00004834 | Пластиковый шланг | 1 |
| 46 | YD00004596 | Шланг | 1 |
| 47 | YD00004833 | Шланг | 1 |
| 49 | 4392295 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
