Дополнительный трубопроводы — HITACHI ZX35U-5A

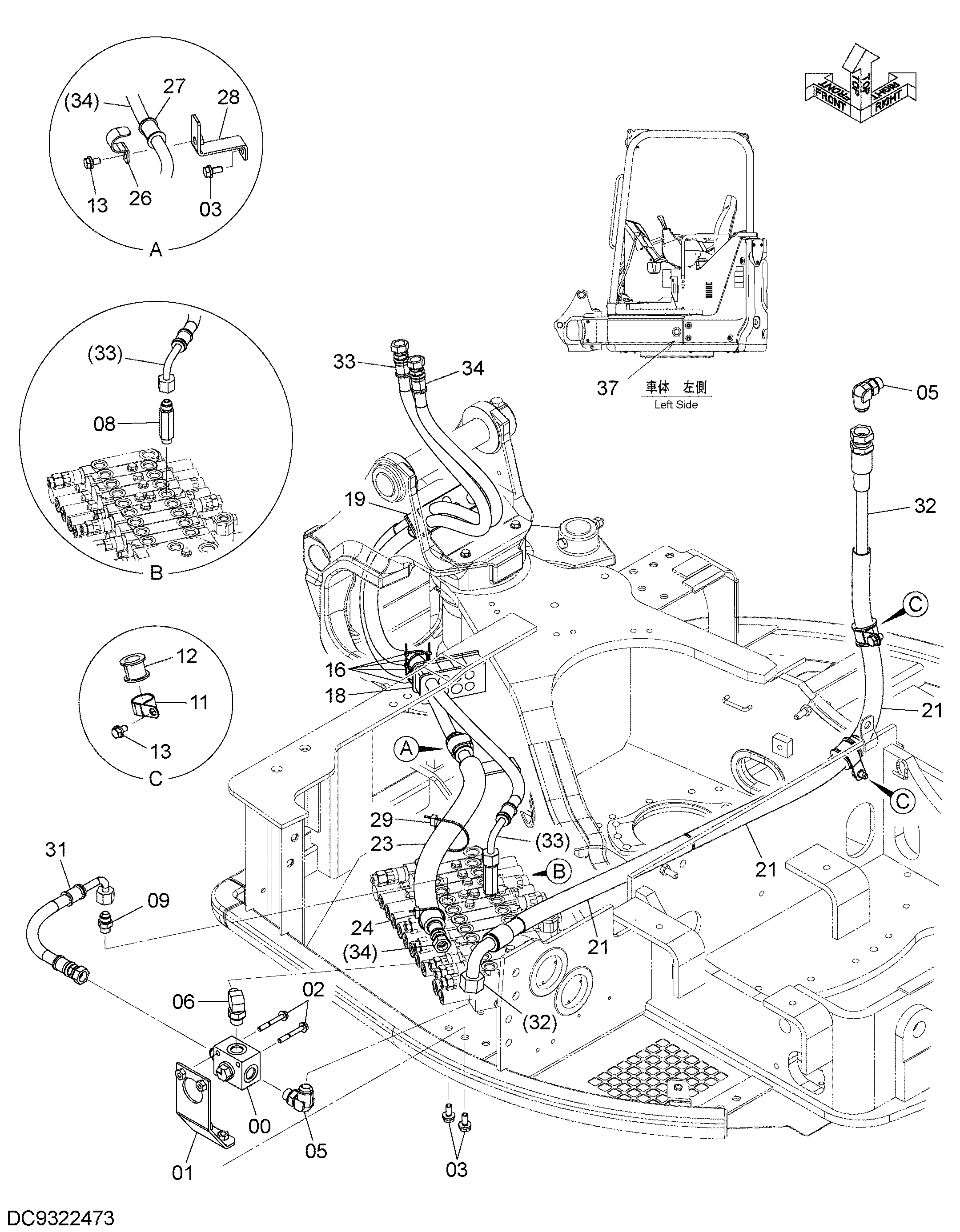

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4717806 | Клапан селектор | 1 |
| 01 | YD40000455 | Кронштейн | 1 |
| 02 | J260860 | Болт с шайбой | 2 |
| 02A | J900860 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4190246 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4640486 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852134 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190264 | Зажим | 2 |
| 12 | 4625450 | Резиновая втулка | 2 |
| 13 | J271020 | Болт с шайбой | 3 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4326365 | Ленточный зажим | 4 |
| 18 | YD00000851 | Хомут шланга | 1 |
| 19 | 4692921 | Резиновая прокладка | 1 |
| 21 | 4327294 | Трубка спирал | 3 |
| 23 | 4709344 | Трубка | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 26 | 4635170 | Зажим | 1 |
| 27 | 4463996 | Резиновая втулка | 1 |
| 28 | YD40000732 | Кронштейн | 1 |
| 29 | 4323613 | Ленточный зажим | 1 |
| 31 | YD00003330 | Шланг | 1 |
| 32 | 4630003 | Шланг | 1 |
| 33 | YD60002312 | В сборе шланг | 1 |
| 33A | YD00003336 | Шланг | 1 |
| 33B | YD00001364 | Защита шланга | 1 |
| 34 | YD00003333 | Шланг | 1 |
| 37 | YD00002777 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
