Кондиционер (1) — HITACHI ZX35U-5A

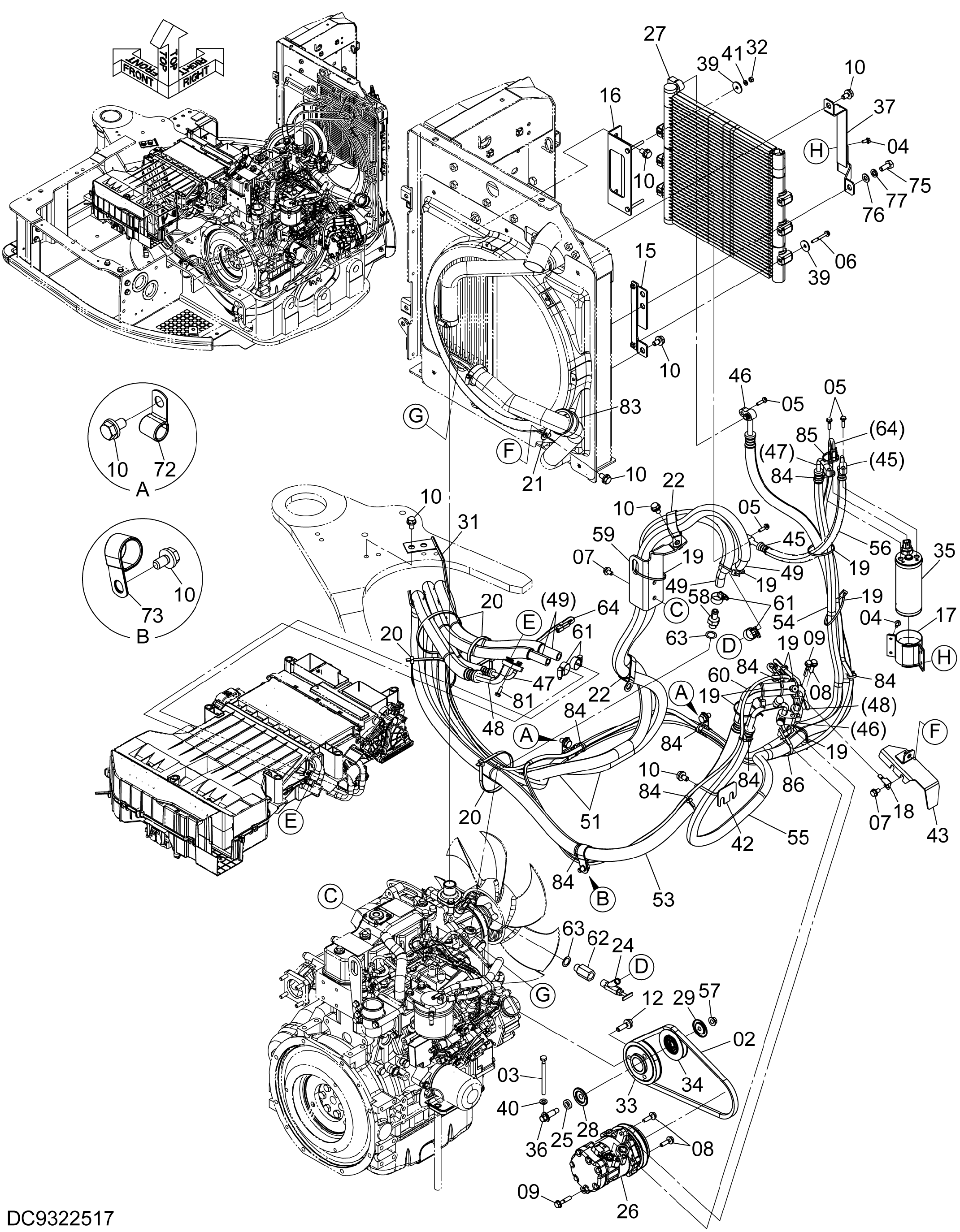

Заводская схема «Кондиционер (1)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4720696 | Ремень V | 1 |
| 03 | 4635845 | Болт регулировочный | 1 |
| 04 | J260614 | Болт с шайбой | 4 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J260625 | Болт с шайбой | 4 |
| 05A | J900625 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | J260650 | Болт с шайбой | 2 |
| 06A | J900650 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J260816 | Болт с шайбой | 4 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J260830 | Болт с шайбой | 3 |
| 08A | J900830 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J260840 | Болт с шайбой | 2 |
| 09A | J900840 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271020 | Болт с шайбой | 14 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271035 | Болт с шайбой | 3 |
| 12A | J901035 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | YD40000549 | Кронштейн | 1 |
| 16 | YD40000550 | Кронштейн | 1 |
| 17 | 4460399 | Кронштейн | 1 |
| 18 | 4257159 | Кронштейн | 1 |
| 19 | 4055312 | Ленточный зажим | 9 |
| 20 | 4323613 | Ленточный зажим | 4 |
| 21 | 4190265 | Зажим | 1 |
| 22 | 4295017 | Зажим | 2 |
| 24 | 4508050 | Кран | 1 |
| 25 | 4681458 | Втулка | 1 |
| 26 | 4615804 | Компрессор | 1 |
| 27 | YD00000862 | Конденсатор | 1 |
| 28 | 4712753 | Крышка пыль | 1 |
| 29 | 4712754 | Крышка пыль | 1 |
| 31 | YD40000453 | Направляющая | 1 |
| 32 | M500605 | Гайка | 2 |
| 33 | 3107854 | Шкив | 1 |
| 34 | 8121386 | Шкив | 1 |
| 35 | 4615806 | Осушитель | 1 |
| 36 | 4720232 | Вал | 1 |
| 37 | YD40000548 | Кронштейн | 1 |
| 39 | 4340301 | Шайба | 4 |
| 40 | J222008 | Шайба | 1 |
| 41 | A590906 | Пружинная шайба | 2 |
| 42 | 9773388 | Направляющая шланг | 1 |
| 43 | 9773390 | Крышка | 1 |
| 45 | YD00001084 | Шланг радиатора | 1 |
| 46 | YD00001085 | Шланг радиатора | 1 |
| 47 | YD00001086 | Шланг радиатора | 1 |
| 48 | YD00001087 | Шланг радиатора | 1 |
| 49 | 4489944 | Водяной шланг | 2 |
| 51 | 4479876 | Трубка | 2 |
| 53 | 4712658 | Трубка корругатед | 1 |
| 54 | YD00003832 | Трубка корругатед | 1 |
| 55 | 4325962 | Трубка | 1 |
| 56 | 4327293 | Трубка спирал | 1 |
| 57 | 4681459 | Гайка | 1 |
| 58 | YD00005171 | Адаптер | 1 |
| 59 | YD40000554 | Кронштейн | 1 |
| 60 | 4436287 | Трубка | 1 |
| 61 | 4514699 | Хомут шланга | 4 |
| 62 | YD00005170 | Переходник S | 1 |
| 63 | YD00005172 | Прокладка | 2 |
| 64 | YD00000014 | Жгут проводов | 1 |
| 72 | 4190253 | Зажим | 2 |
| 73 | 4192035 | Зажим | 1 |
| 75 | J901025 | Болт | 1 |
| 76 | A590110 | Плоская шайба | 1 |
| 77 | A590910 | Пружинная шайба | 1 |
| 81 | J260620 | Болт с шайбой | 1 |
| 81A | J900620 | Болт | 1 |
| 81B | A590106 | Плоская шайба | 1 |
| 83 | 4676420 | Резиновая втулка | 1 |
| 84 | 4371049 | Ленточный зажим | 8 |
| 85 | 4055311 | Ленточный зажим | 1 |
| 86 | 4721547 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
