Облицовка (2-1) — HITACHI ZX35U-5A

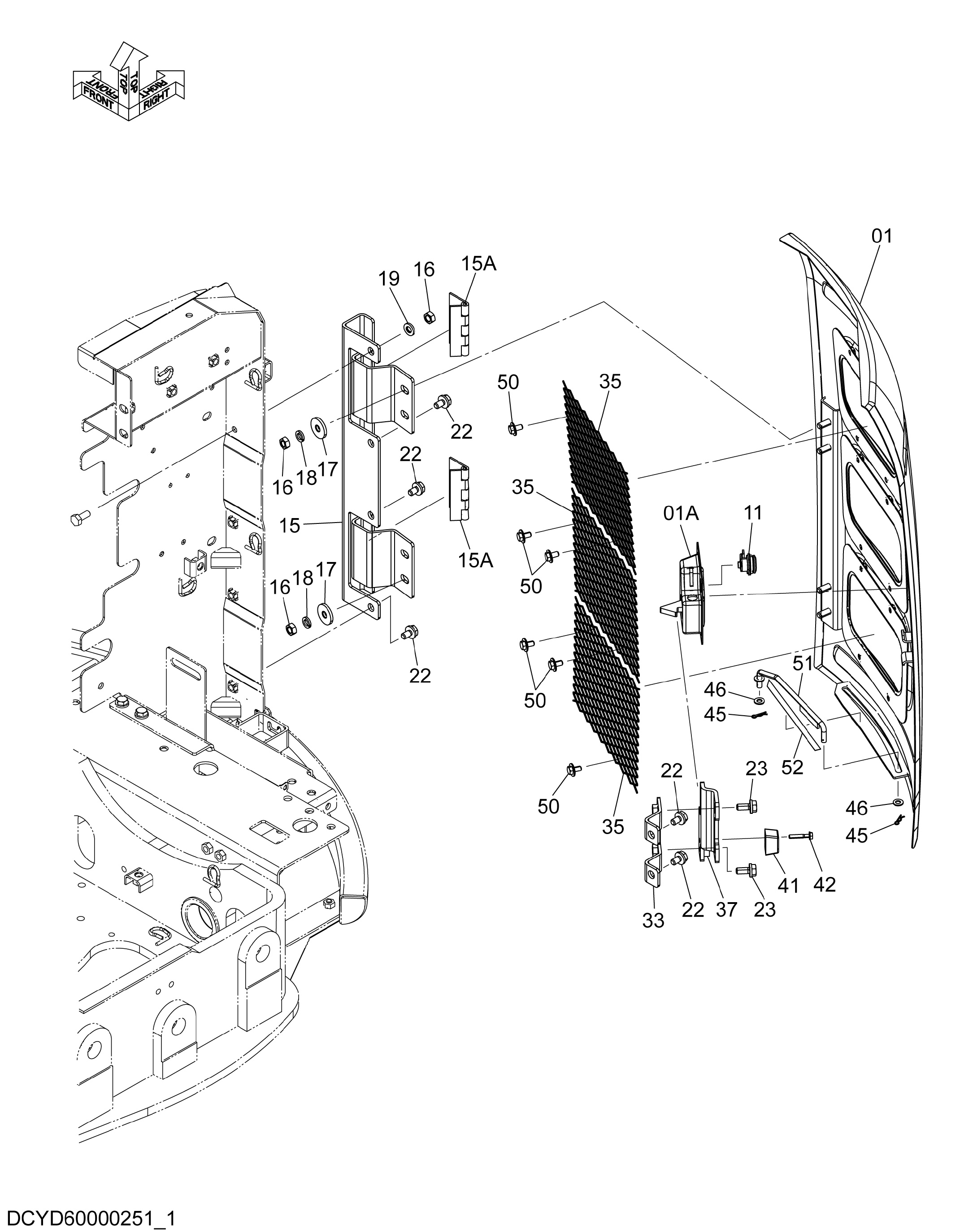

Заводская схема «Облицовка (2-1)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YD40000468 | Крышка | 1 |
| 01A | 4671464 | Защёлка | 1 |
| 11 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 15 | YD40000353 | Петля | 1 |
| 15A | YD00000537 | Петля | 2 |
| 16 | J950010 | Гайка | 5 |
| 17 | 4303663 | Шайба | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 19 | J222010 | Шайба | 1 |
| 22 | J271020 | Болт с шайбой | 5 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 33 | YD40000535 | Кронштейн | 1 |
| 35 | YD00001053 | Сетка | 3 |
| 37 | YD40000540 | Ограничитель | 1 |
| 41 | 4652573 | Ограничитель | 1 |
| 42 | J260635 | Болт с шайбой | 2 |
| 42A | J900635 | Болт | 1 |
| 42B | A590106 | Плоская шайба | 1 |
| 45 | 4022697 | Стопорный палец | 2 |
| 46 | A590108 | Плоская шайба | 2 |
| 50 | YD00003813 | Болт с шайбой | 12 |
| 51 | YD40000618 | Ограничитель | 1 |
| 52 | YD00004132 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
