Детали пола (навес) — HITACHI ZX35U-5A

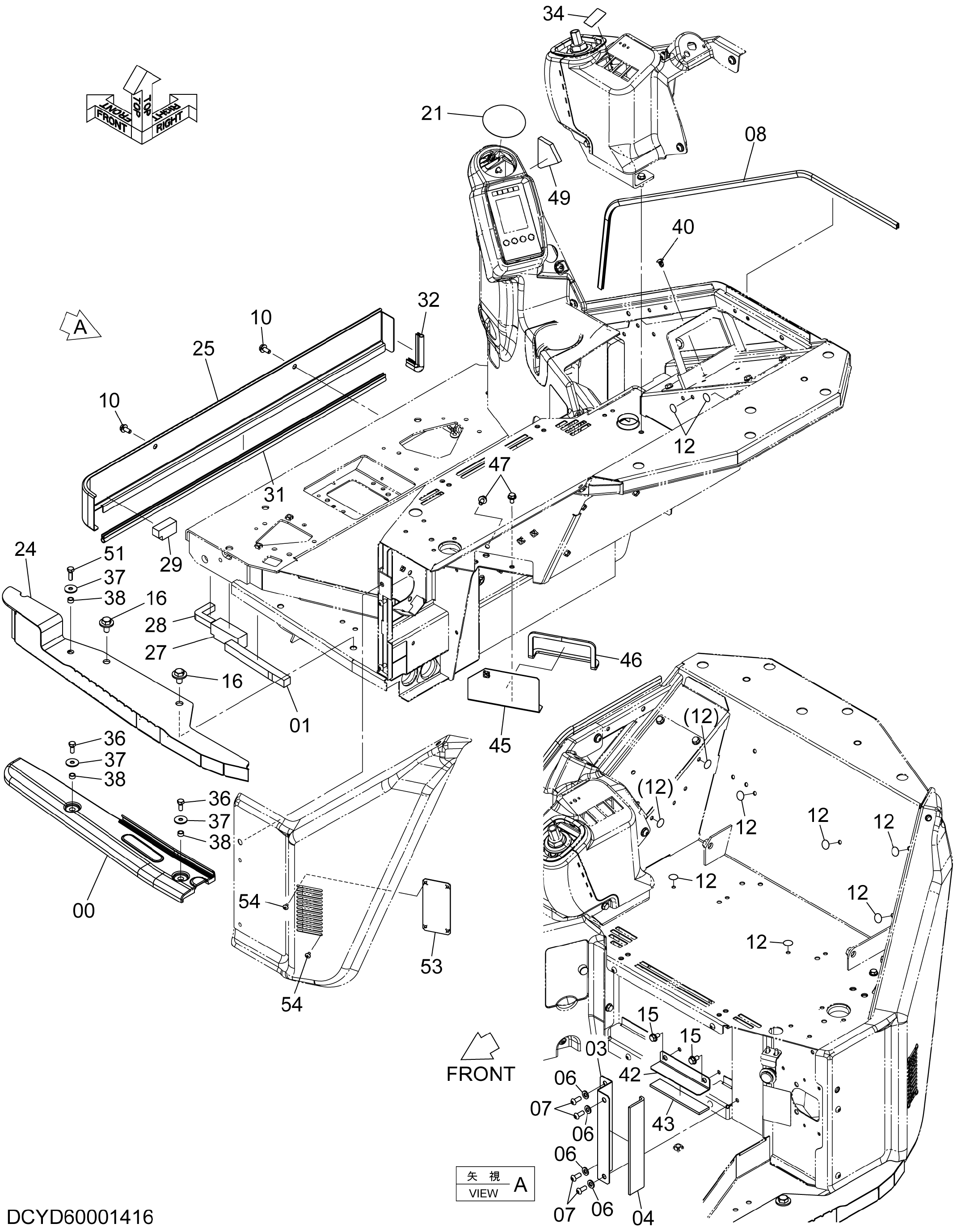

Заводская схема «Детали пола (навес)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00003673 | Крышка | 1 |
| 01 | 4411283 | Резиновое уплотнение | 1 |
| 03 | 4720636 | Крышка | 1 |
| 04 | 4720637 | Резиновая прокладка | 1 |
| 06 | J222008 | Шайба | 4 |
| 07 | 4627504 | Винт | 4 |
| 08 | 4721140 | Амортизатор | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4679966 | Уплотнение | 8 |
| 15 | J260816 | Болт с шайбой | 2 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J281225 | Болт с шайбой | 2 |
| 16A | J901225 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 21 | YD00002755 | Уплотнение | 1 |
| 24 | YD40000201 | Крышка | 1 |
| 25 | YD00000406 | Крышка | 1 |
| 27 | YD00000467 | Резиновая прокладка | 1 |
| 28 | YD00000468 | Резиновая прокладка | 1 |
| 29 | YD00000469 | Резиновая прокладка | 1 |
| 31 | 4651343 | Резиновое уплотнение | 1 |
| 32 | 4395119 | Резиновое уплотнение | 1 |
| 34 | YD00003202 | Уплотнение | 1 |
| 36 | J900820 | Болт | 2 |
| 37 | 4338215 | Шайба | 3 |
| 38 | 4338217 | Проставка | 3 |
| 40 | 4361804 | Пробка | 1 |
| 42 | YD00000826 | Крышка | 1 |
| 43 | YD00000829 | Резиновая прокладка | 1 |
| 45 | YD40000493 | Крышка | 1 |
| 46 | YD00000828 | Резиновое уплотнение | 1 |
| 47 | J260816 | Болт с шайбой | 2 |
| 47A | J900816 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 49 | YD00004890 | Пластина резиновый | 1 |
| 51 | J900825 | Болт | 1 |
| 53 | YD40001961 | Крышка | 1 |
| 54 | J650510 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
