Гидроцилиндр. поворот — HITACHI ZX35U-5A

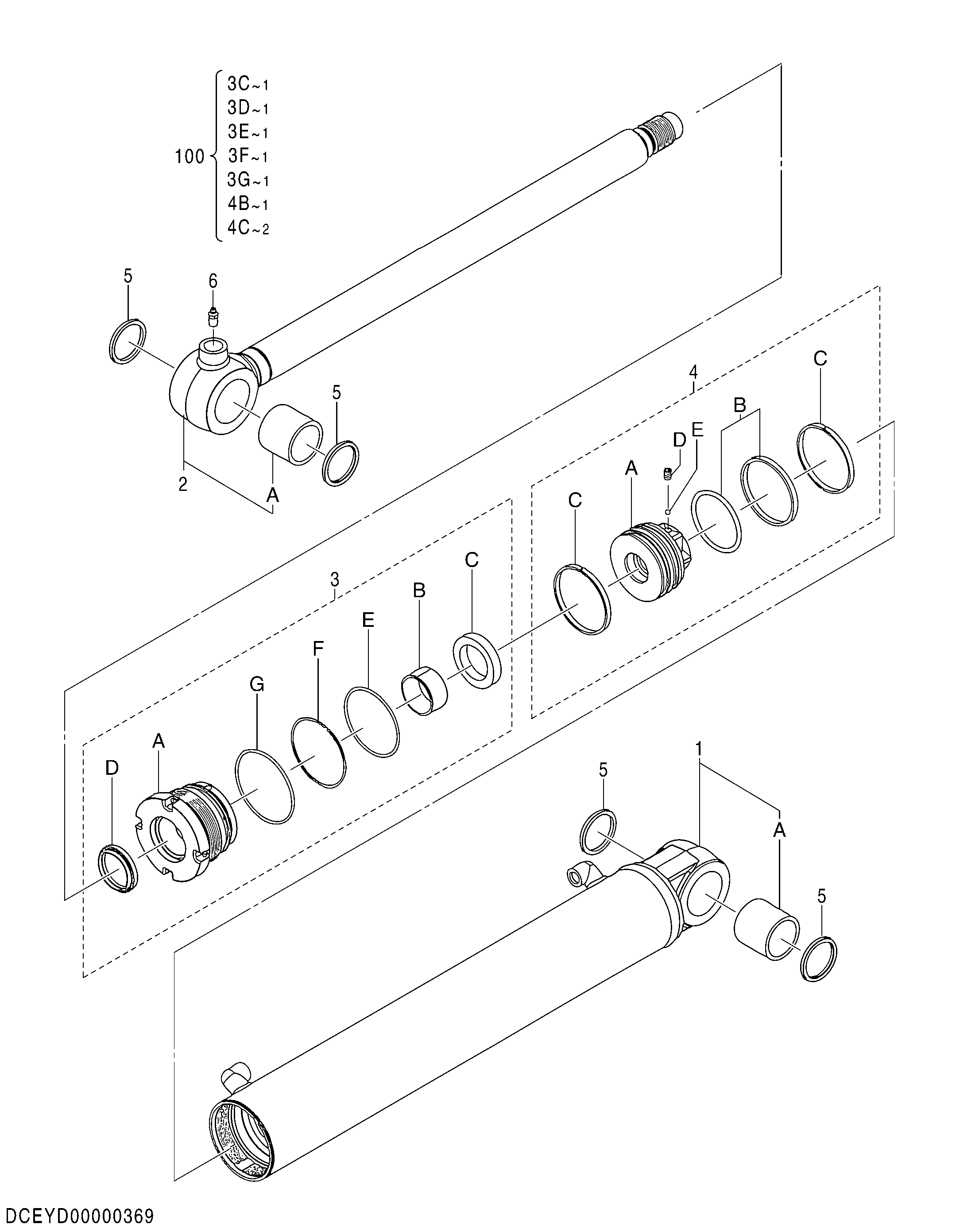

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00000369 | Гидроцилиндр. поворот | 1 | |
| 1 | XB00003846 | Труба гидроцилиндра | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | XB00003847 | Шток поршня | 1 |
| 2A | XB00004314 | Втулка | 1 |
| 3 | 0892203 | Головка гидроцилиндра | 1 |
| 3A | 0892204 | Головка гидроцилиндра | 1 |
| 3B | 0891518 | Втулка | 1 |
| 4 | 0891613 | Поршень | 1 |
| 4A | 0948303 | Поршень | 1 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | 4473087 | Пылезащитное уплотнение | 4 |
| 6 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4614059 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
