Поворотная колонна — HITACHI ZX35U-5A

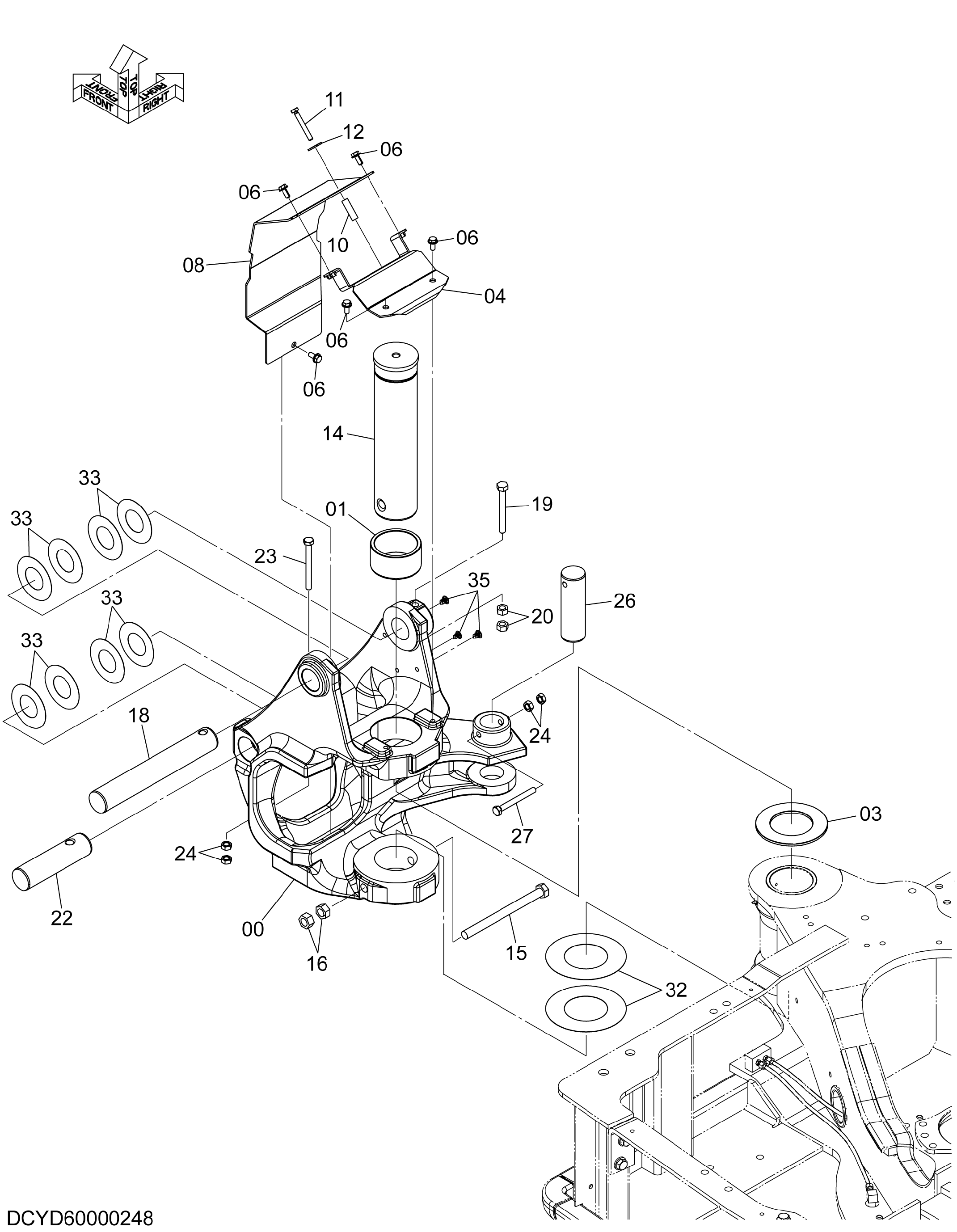

Заводская схема «Поворотная колонна» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00000761 | Свингпост | 1 |
| 01 | 4608736 | Втулка | 1 |
| 03 | 4332769 | Упорная пластина | 1 |
| 04 | YD40000407 | Крышка | 1 |
| 06 | J260820 | Болт с шайбой | 5 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | YD00002288 | Пластина | 1 |
| 10 | 4608738 | Втулка | 1 |
| 11 | J900860 | Болт | 1 |
| 12 | 4338215 | Шайба | 1 |
| 14 | YD00000836 | Палец | 1 |
| 15 | J901615 | Болт | 1 |
| 16 | J950016 | Гайка | 2 |
| 18 | YD00000933 | Палец | 1 |
| 19 | J901200 | Болт | 1 |
| 20 | J950012 | Гайка | 2 |
| 22 | 3120913 | Палец | 1 |
| 23 | 4662253 | Стопорный палец | 1 |
| 24 | J950010 | Гайка | 4 |
| 26 | 4331965 | Палец | 1 |
| 27 | J901095 | Болт | 1 |
| 32 | 4665319 | Регулировочная шайба | 2 |
| 33 | 4354256 | Регулировочная шайба | 8 |
| 35 | 4361804 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
