Гидролинии рабочего оборудования (1)(стрела) — HITACHI ZX35U-5A

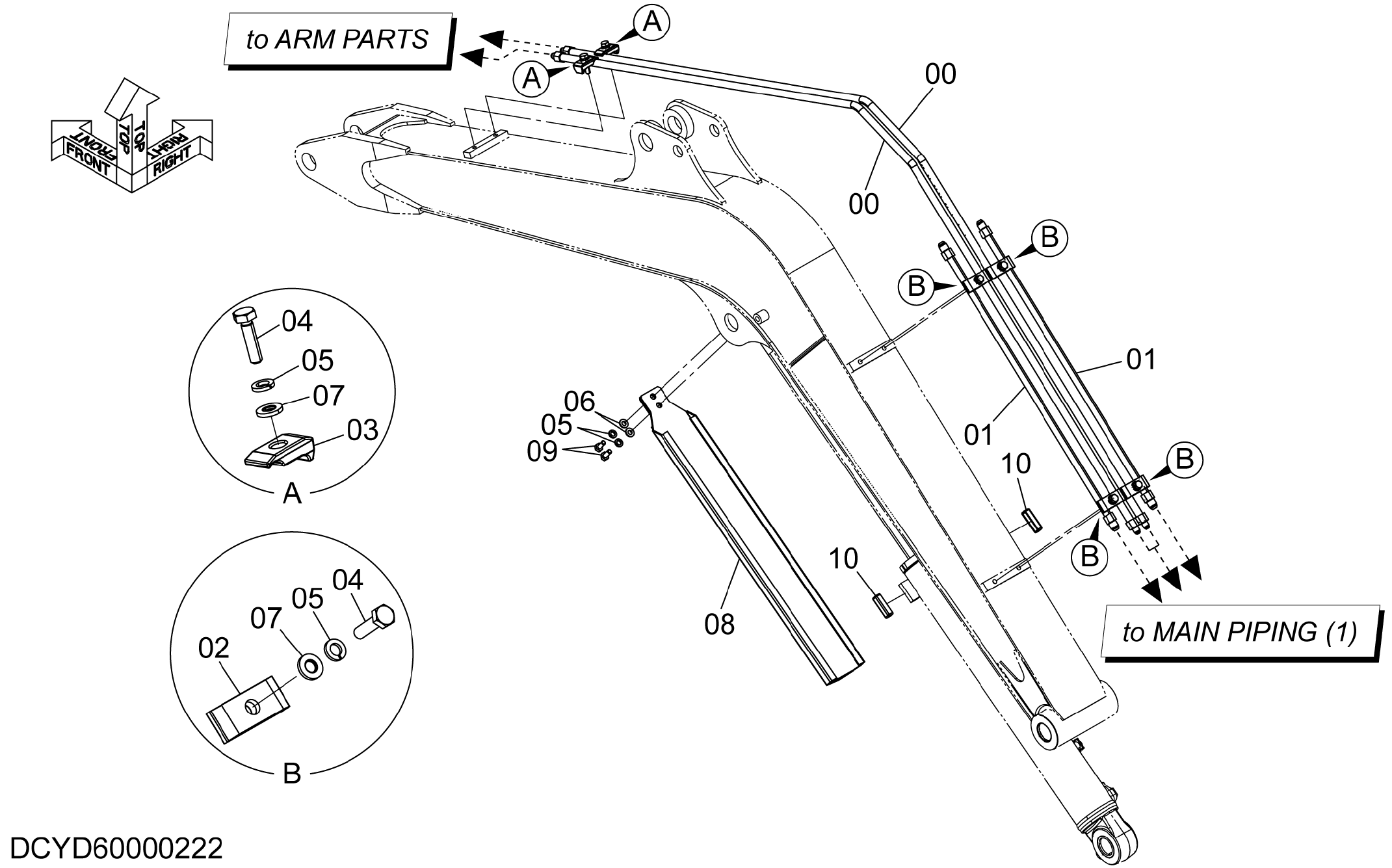

Заводская схема «Гидролинии рабочего оборудования (1)(стрела)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40000357 | Трубка | 2 |
| 01 | 9770486 | Трубка | 2 |
| 02 | 4189858 | Хомут трубки | 4 |
| 03 | 4190124 | Хомут трубки | 2 |
| 04 | J901040 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | J222010 | Шайба | 6 |
| 08 | YD40000364 | Крышка гидроцилиндр. | 1 |
| 09 | J901025 | Болт | 2 |
| 10 | YD00002959 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
