Гидроцилиндр отвала — HITACHI ZX35U-5A

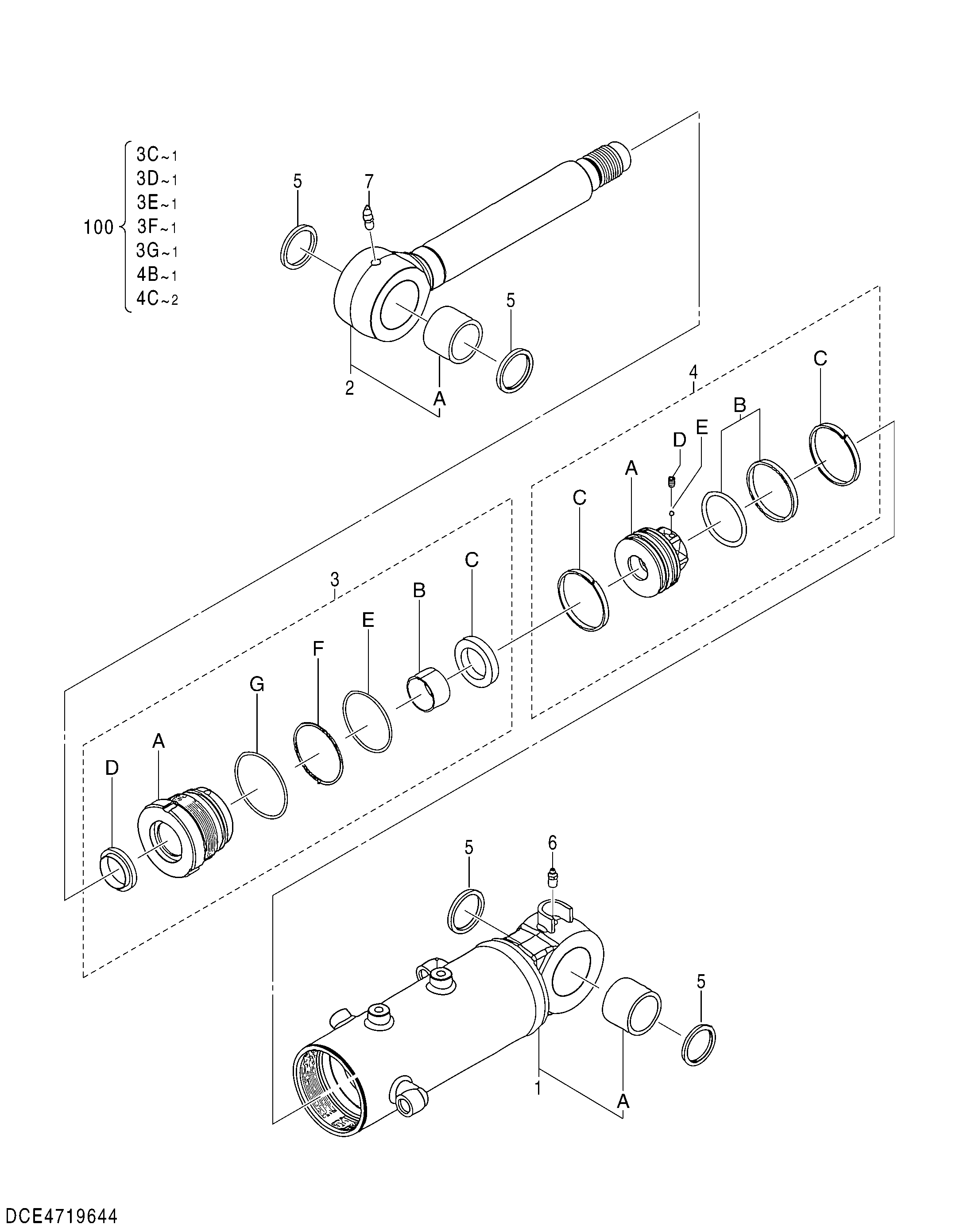

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4719644 | Гидроцилиндр отвала | 1 | |
| 1 | XB00003951 | Труба гидроцилиндра | 1 |
| 1A | XB00003952 | Втулка | 1 |
| 2 | XB00003953 | Шток поршня | 1 |
| 2A | XB00003952 | Втулка | 1 |
| 3 | XB00003954 | Головка гидроцилиндра | 1 |
| 3A | XB00003955 | Головка гидроцилиндра | 1 |
| 3B | 0948703 | Втулка | 1 |
| 4 | XB00003956 | В сборе поршень | 1 |
| 4A | XB00003957 | Поршень | 1 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | 4473088 | Пылезащитное уплотнение | 4 |
| 6 | J75481 | Пресс-маслёнка | 1 |
| 7 | 1214903 | Пресс-маслёнка | 1 |
| 100 | YD00005420 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
