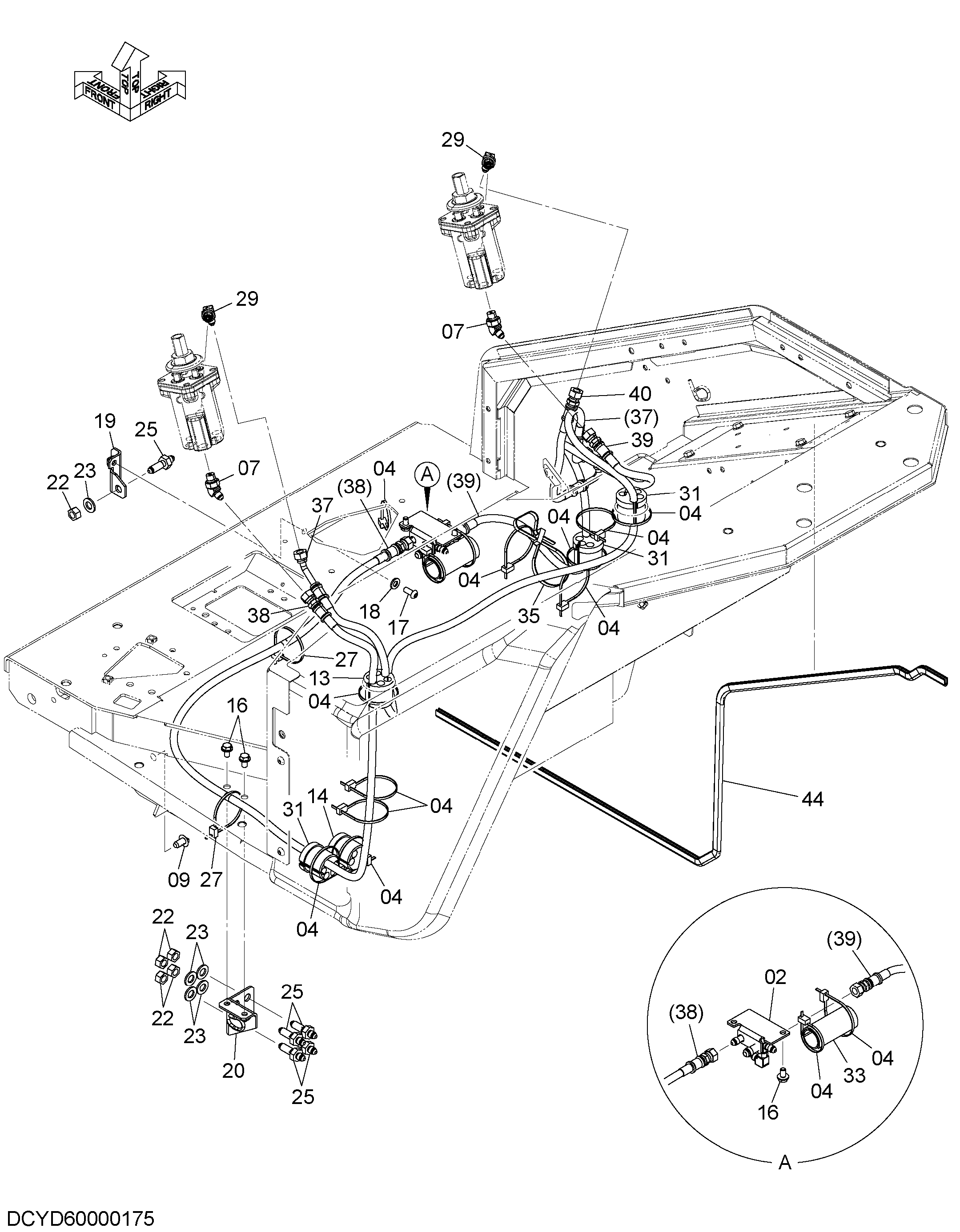

Пилотные гидролинии (2) — HITACHI ZX35U-5A
Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YD00002066 | Коллектор | 1 |
| 04 | 4055312 | Ленточный зажим | 15 |
| 07 | A852222 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4669492 | Базовый | 1 |
| 13 | 4673237 | Резиновая прокладка | 1 |
| 14 | 4673255 | Резиновая прокладка | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4627504 | Винт | 1 |
| 18 | J222008 | Шайба | 1 |
| 19 | YD40000421 | Кронштейн | 1 |
| 20 | YD40000422 | Кронштейн | 1 |
| 22 | 4209198 | Гайка | 5 |
| 23 | A590112 | Плоская шайба | 5 |
| 25 | 4248117 | Адаптер | 5 |
| 27 | 4323613 | Ленточный зажим | 2 |
| 29 | 4652861 | Фильтр | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | YD00001375 | Резиновая втулка | 3 |
| 33 | YD00004583 | Резиновая подушка | 1 |
| 35 | 4721547 | Ленточный зажим | 1 |
| 37 | YD00004592 | Шланг | 1 |
| 38 | YD00004593 | Шланг | 1 |
| 39 | YD00004591 | Шланг | 1 |
| 40 | 4705112 | Шланг | 1 |
| 44 | YD00005120 | Трим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
