Пилотные гидролинии (JIS тип) — HITACHI ZX35U-5A

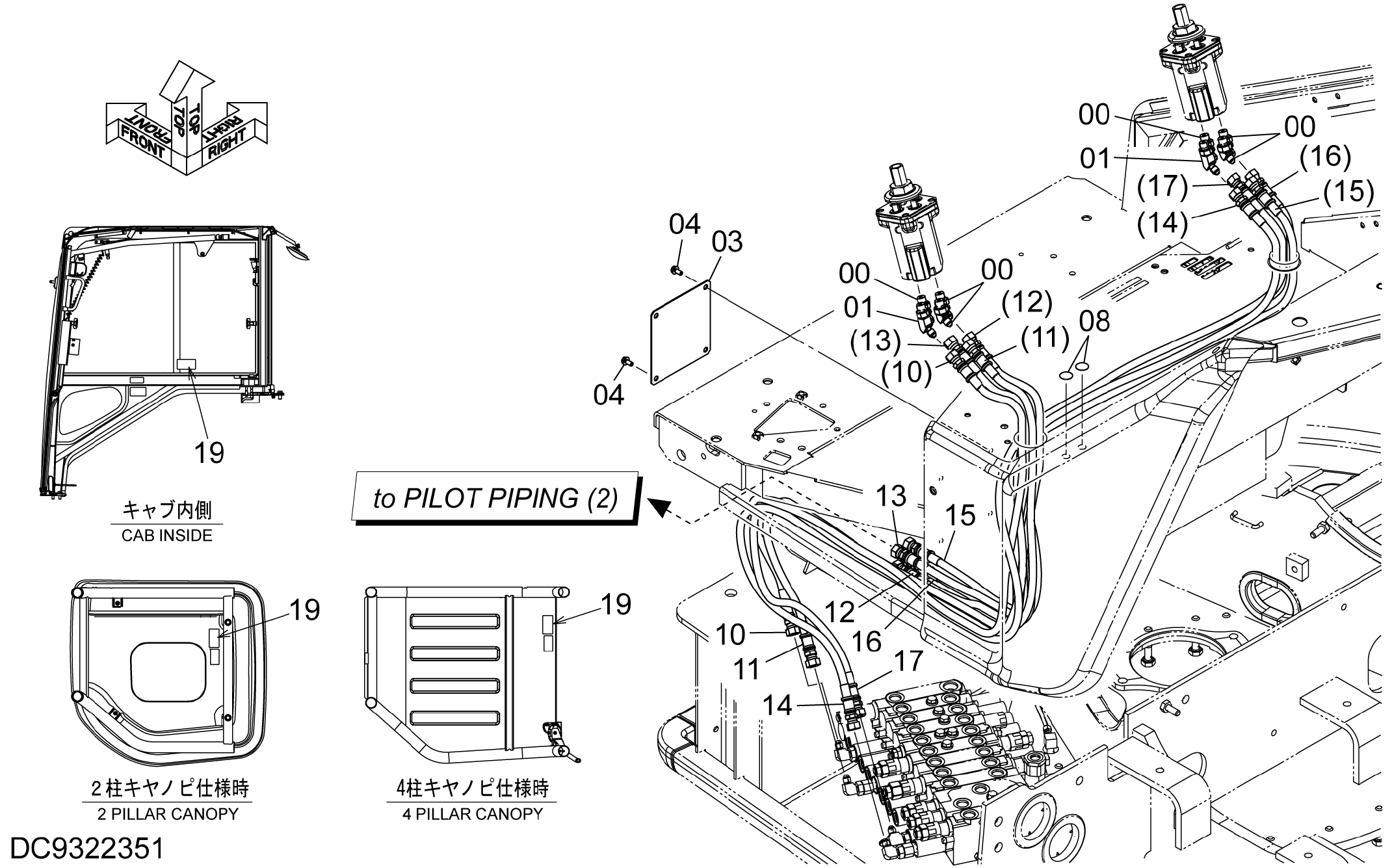

Заводская схема «Пилотные гидролинии (JIS тип)» для HITACHI ZX35U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4636326 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4720666 | Крышка | 1 |
| 04 | J260614 | Болт с шайбой | 4 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 08 | 4679966 | Уплотнение | 2 |
| 10 | YD60002669 | В сборе шланг | 1 |
| 10A | 4269807 | Шланг | 1 |
| 11 | YD60002673 | В сборе шланг | 1 |
| 11A | 4693352 | Шланг | 1 |
| 12 | YD60002674 | В сборе шланг | 1 |
| 12A | 4269800 | Шланг | 1 |
| 13 | YD60002675 | В сборе шланг | 1 |
| 13A | 4667905 | Шланг | 1 |
| 14 | YD60002676 | В сборе шланг | 1 |
| 14A | 4669115 | Шланг | 1 |
| 15 | YD60002677 | В сборе шланг | 1 |
| 15A | 4269807 | Шланг | 1 |
| 16 | YD60002678 | В сборе шланг | 1 |
| 16A | 4269807 | Шланг | 1 |
| 17 | YD60002679 | В сборе шланг | 1 |
| 17A | 4257238 | Шланг | 1 |
| 19 | 4376013 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
