Электрооборудование (1-3)<3F> — HITACHI ZX35U-3F

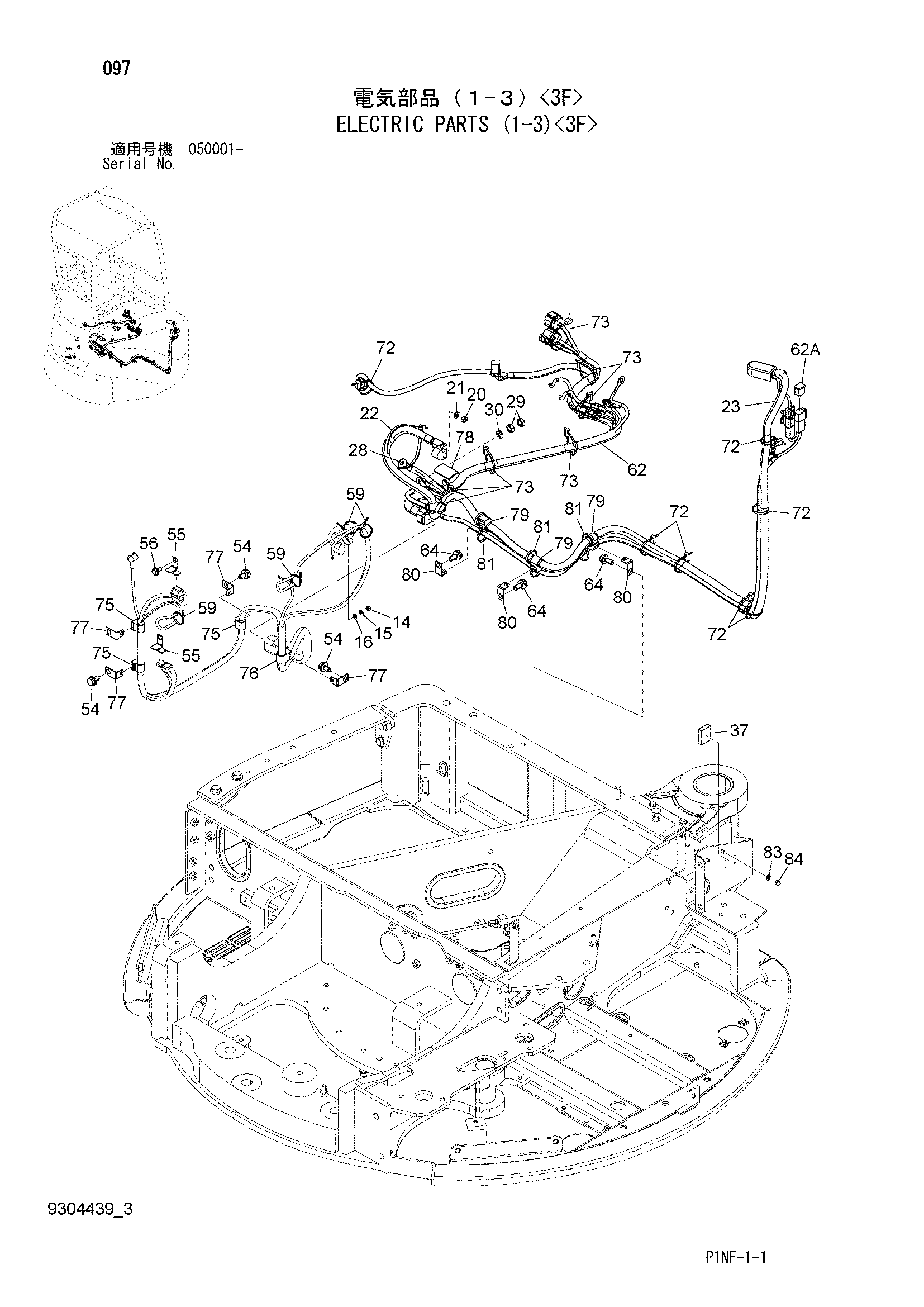

Заводская схема «Электрооборудование (1-3)<3F>» для HITACHI ZX35U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | M500605 | Гайка | 1 |
| 15 | A590906 | Пружинная шайба | 1 |
| 16 | A590106 | Плоская шайба | 1 |
| 20 | M500807 | Гайка | 1 |
| 21 | A590908 | Пружинная шайба | 1 |
| 22 | 4323613 | Ленточный зажим | 1 |
| 23 | 4694831 | Трос батт. | 1 |
| 28 | 4666690 | Жгут проводов | 1 |
| 29 | J950010 | Гайка | 2 |
| 30 | A590910 | Пружинная шайба | 1 |
| 37 | 4627831 | Сиденье резиновый | 1 |
| 54 | J271020 | Болт с шайбой | 3 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4381930 | Кронштейн | 2 |
| 56 | J260816 | Болт с шайбой | 1 |
| 56A | J900816 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 59 | 4326365 | Ленточный зажим | 4 |
| 62 | 2057953 | Жгут проводов | 1 |
| 62A | 4414201 | Фусибле-линк | 1 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 72 | 4055311 | Ленточный зажим | 7 |
| 73 | 4055312 | Ленточный зажим | 7 |
| 75 | 4686458 | Хомут | 3 |
| 76 | 4686460 | Хомут | 1 |
| 77 | 4687871 | Кронштейн | 4 |
| 78 | 4466977 | Резиновая прокладка | 1 |
| 79 | 4686459 | Хомут | 3 |
| 80 | 4687871 | Кронштейн | 3 |
| 81 | 4371049 | Ленточный зажим | 3 |
| 83 | A590106 | Плоская шайба | 2 |
| 84 | 4699622 | Гайка колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
