Шестерня корпус — HITACHI ZX35U-3F

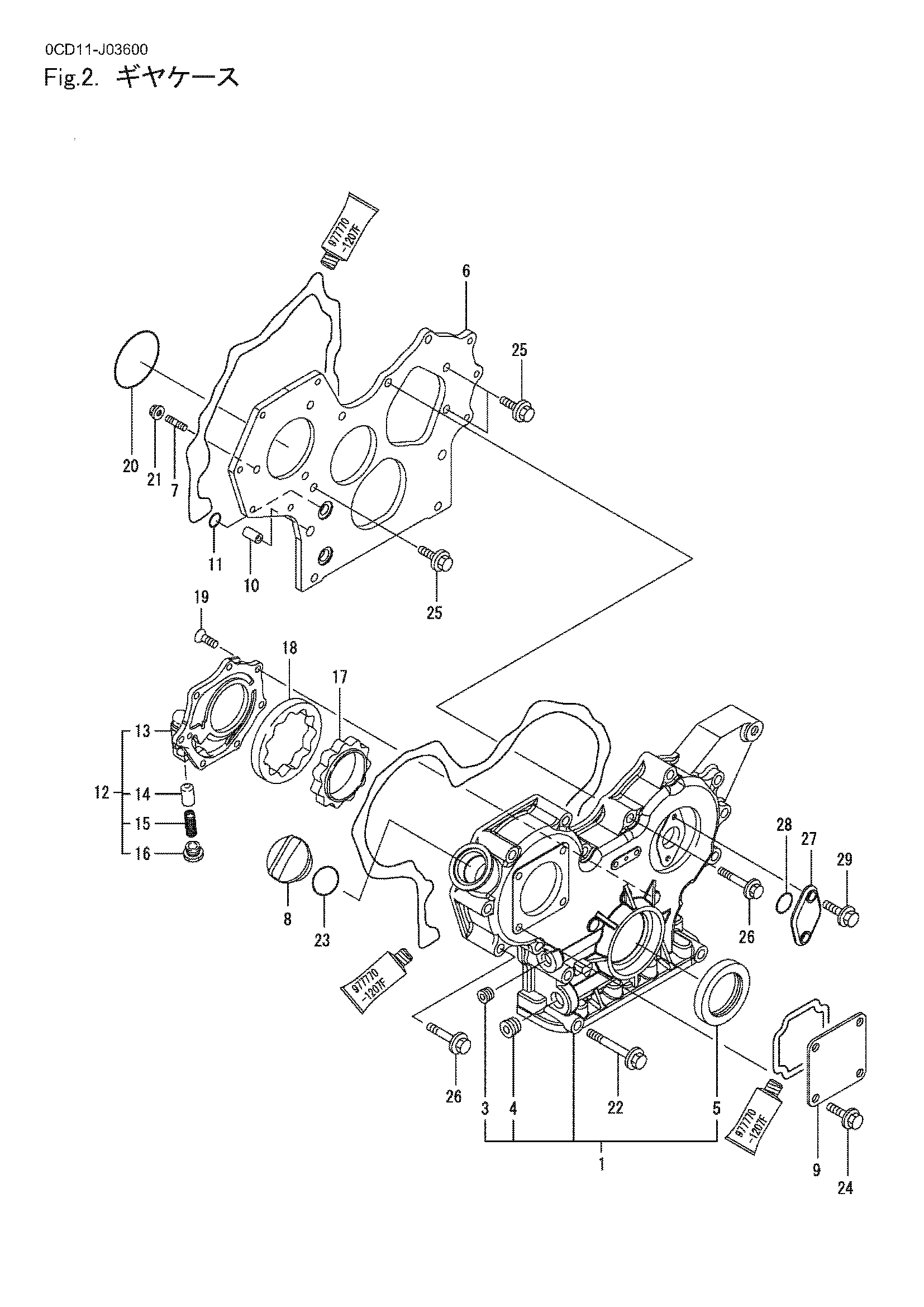

Заводская схема «Шестерня корпус» для HITACHI ZX35U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 729240-01500 | Корпус в сборе, шестерня | 1 |
| 3 | 23876-030000 | Пробка PT3/8, винт | 1 |
| 4 | 23876-040000 | Пробка PT 1/2 | 1 |
| 5 | 119934-01800 | Уплотнение, масляный | 1 |
| 6 | 119802-01520 | Фланец, шестерня корпус | 1 |
| 7 | 119802-01561 | Шпилька, M8X25 | 3 |
| 8 | 124160-01751 | Крышка, заливная горловина | 1 |
| 9 | 124240-01871 | Крышка, насос | 1 |
| 10 | 129795-01950 | Трубка, кнокк | 2 |
| 11 | 119609-32040 | Уплотнительное кольцо P16 | 4 |
| 12 | 119802-32100 | Крышка в сборе, насос | 1 |
| 13 | 119802-32070 | Крышка, насос | 1 |
| 14 | 129900-32130 | Клапан, предохранительный | 1 |
| 15 | 129418-32320 | Пружина | 1 |
| 16 | 129001-32330 | Пробка | 1 |
| 17 | 119802-32111 | Ротор, внутренний | 1 |
| 18 | 119802-32120 | Ротор, наружный | 1 |
| 19 | 119802-32130 | Винт, M6X16 | 7 |
| 20 | 121850-51960 | Уплотнительное кольцо, ф.и.пумп | 1 |
| 21 | 129612-77260 | Гайка, генератор | 3 |
| 22 | 129001-91841 | Болт M 8X 85 с покрытием | 3 |
| 23 | 24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
| 24 | 26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 25 | 26106-080162 | Болт M 8X 16 с покрытием | 3 |
| 26 | 26106-080552 | Болт M 8X 55 с покрытием | 12 |
| 27 | 121023-01551 | Крышка, блинд | 1 |
| 28 | 24341-000240 | Уплотнительное кольцо 1A S-24.0 | 1 |
| 29 | 26106-060162 | Болт M 6X 16 с покрытием | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
