Охлаждение водяной система — HITACHI ZX35U-3F

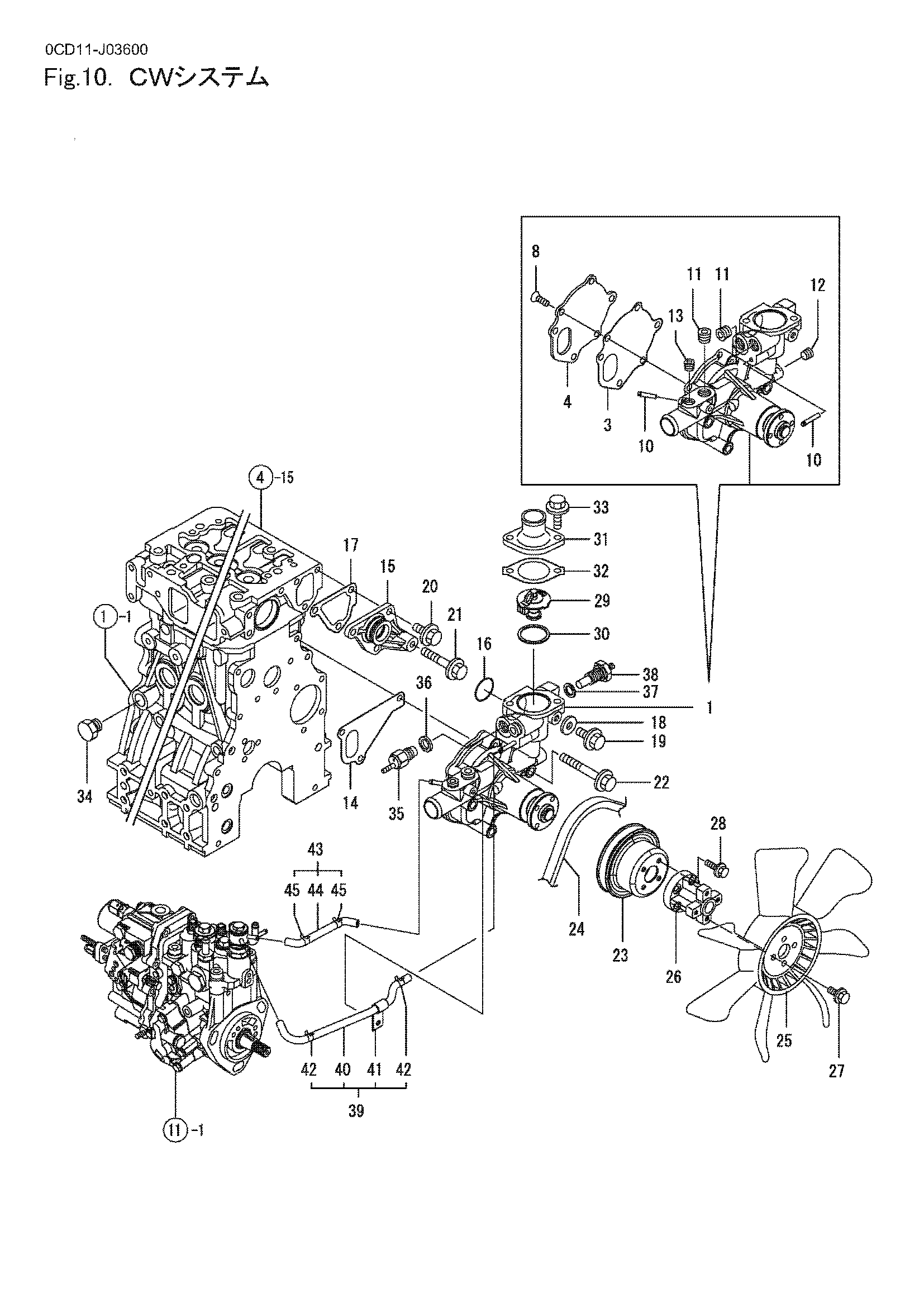

Заводская схема «Охлаждение водяной система» для HITACHI ZX35U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129004-42001 | Насос в сборе, водяной | 1 |
| 3 | 129100-42051 | Прокладка, водяной насос | 1 |
| 4 | 129100-42121 | Пластина | 1 |
| 8 | 121850-42410 | Винт | 3 |
| 10 | 119802-49113 | Соединение, трубка | 2 |
| 11 | 129916-49740 | Пробка, R03 | 2 |
| 12 | 23876-010000 | Пробка PT1/8, винт | 1 |
| 13 | 23876-020000 | Пробка PT1/4, винт | 1 |
| 14 | 129486-42021 | Прокладка, водяной насос | 1 |
| 15 | 129004-42040 | Соединение, насос | 1 |
| 16 | 129486-42140 | Уплотнительное кольцо, G30 | 1 |
| 17 | 124395-49840 | Прокладка, корпус | 1 |
| 18 | 23414-080000 | Прокладка 8, роунд | 1 |
| 19 | 26106-080122 | Болт M 8X 12 с покрытием | 1 |
| 20 | 26106-080162 | Болт M 8X 16 с покрытием | 3 |
| 21 | 26106-080452 | Болт M 8X 45 с покрытием | 1 |
| 22 | 26106-080602 | Болт M 8X 60 с покрытием | 3 |
| 23 | 129556-42350 | В-пуллей, 96 | 1 |
| 24 | 129612-42320 | В-белт | 1 |
| 25 | 121267-44741 | Вентилятор, охлаждение | 1 |
| 26 | 119823-44760 | Проставка, вентилятор | 1 |
| 27 | 26106-060122 | Болт M 6X 12 с покрытием | 4 |
| 28 | 26106-060202 | Болт M 6X 20 с покрытием | 4 |
| 29 | 129155-49801 | Термостат | 1 |
| 30 | 129150-49811 | Прокладка, термостат | 1 |
| 31 | 129350-49530 | Крышка, термостат | 1 |
| 32 | 129795-49551 | Прокладка, крышка | 1 |
| 33 | 26106-080222 | Болт M 8X 22 с покрытием | 2 |
| 34 | 171056-49120 | Пробка, дренажный | 1 |
| 35 | 121250-44901 | Выключатель, термостатический. | 1 |
| 36 | 124465-44950 | Прокладка, 16 | 1 |
| 37 | 129150-49360 | Прокладка 10 | 1 |
| 38 | 129242-49450 | Датчик, HOT водяной | 1 |
| 39 | 129004-49610 | Трубка, водяной MP2 A | 1 |
| 40 | 129004-49711 | Трубка, водяной MP2 A | 1 |
| 41 | 119802-49730 | Хомут, трубка | 1 |
| 42 | 124722-59050 | Зажим, шланг | 2 |
| 43 | 129004-49620 | Трубка, водяной MP2 B | 1 |
| 44 | 129004-49721 | Трубка, водяной MP2 B | 1 |
| 45 | 124722-59050 | Зажим, шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
