Гидроцилиндр стрелы (навес) — HITACHI ZX35U-3F

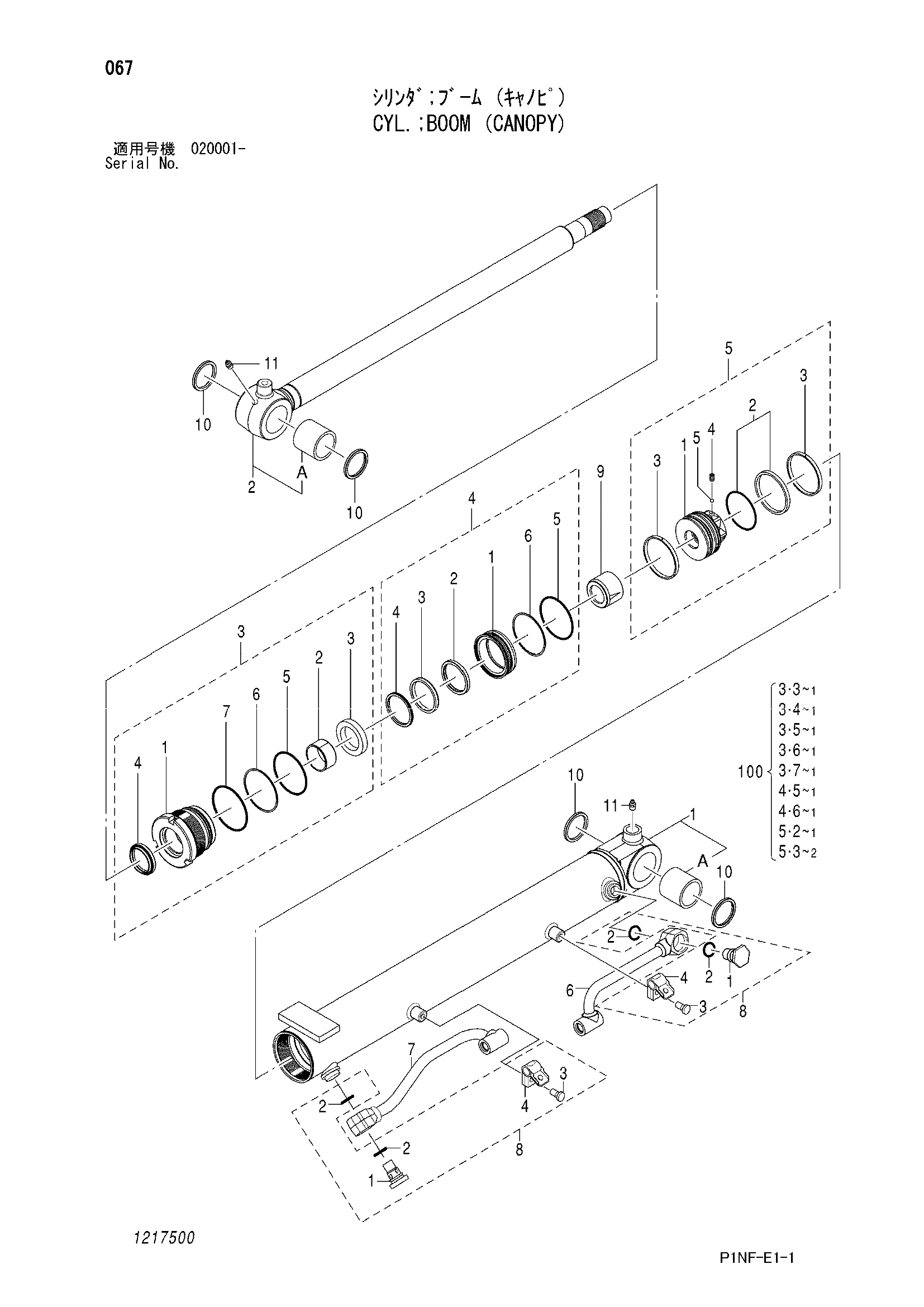

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI ZX35U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4690141 | Гидроцилиндр стрелы (навес) | 1 | |
| 1 | 1217501 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 0948602 | Шток поршня в сборе | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0948609 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0948610 | Головка гидроцилиндра | 1 |
| 3-2 | 0948703 | Втулка | 1 |
| 3-3 | 0478704 | U-образная манжета | 1 |
| 3-4 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-5 | 0654208 | Уплотнительное кольцо | 1 |
| 3-6 | 0891606 | Опорное кольцо | 1 |
| 3-7 | 0654206 | Уплотнительное кольцо | 1 |
| 4 | 0891607 | Фиксатор в сборе | 1 |
| 4-1 | 0891608 | Фиксатор | 1 |
| 4-2 | 0891609 | Проставка | 1 |
| 4-3 | 0891610 | Уплотнение амортизатор | 1 |
| 4-4 | 0891611 | Втулка | 1 |
| 4-5 | 0654208 | Уплотнительное кольцо | 1 |
| 4-6 | 0891612 | Опорное кольцо | 1 |
| 5 | 0948606 | Поршень в сборе | 1 |
| 5-1 | 0948607 | Поршень | 1 |
| 5-2 | 0478910 | Уплотнительное кольцо | 1 |
| 5-3 | 0996803 | Направляющее кольцо | 2 |
| 5-4 | 0478720 | Установочный винт | 1 |
| 5-5 | 0478719 | Стальной шарик | 1 |
| 6 | 1217502 | Трубка в сборе | 1 |
| 7 | 1217503 | Трубка в сборе | 1 |
| 8 | 0986610 | Пробка в сборе | 2 |
| 8-1 | 0986611 | Пробка | 1 |
| 8-2 | 0986612 | Уплотнительное кольцо | 2 |
| 8-3 | 0986613 | Болт | 1 |
| 8-4 | 0986614 | Хомут | 1 |
| 9 | 0948608 | Амортизирующий подшипник | 1 |
| 10 | 0478912 | Пылезащитное уплотнение | 4 |
| 11 | 1203312 | Пресс-маслёнка | 2 |
| 100 | 4634033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
