Рукоять детали — HITACHI ZX35U-3

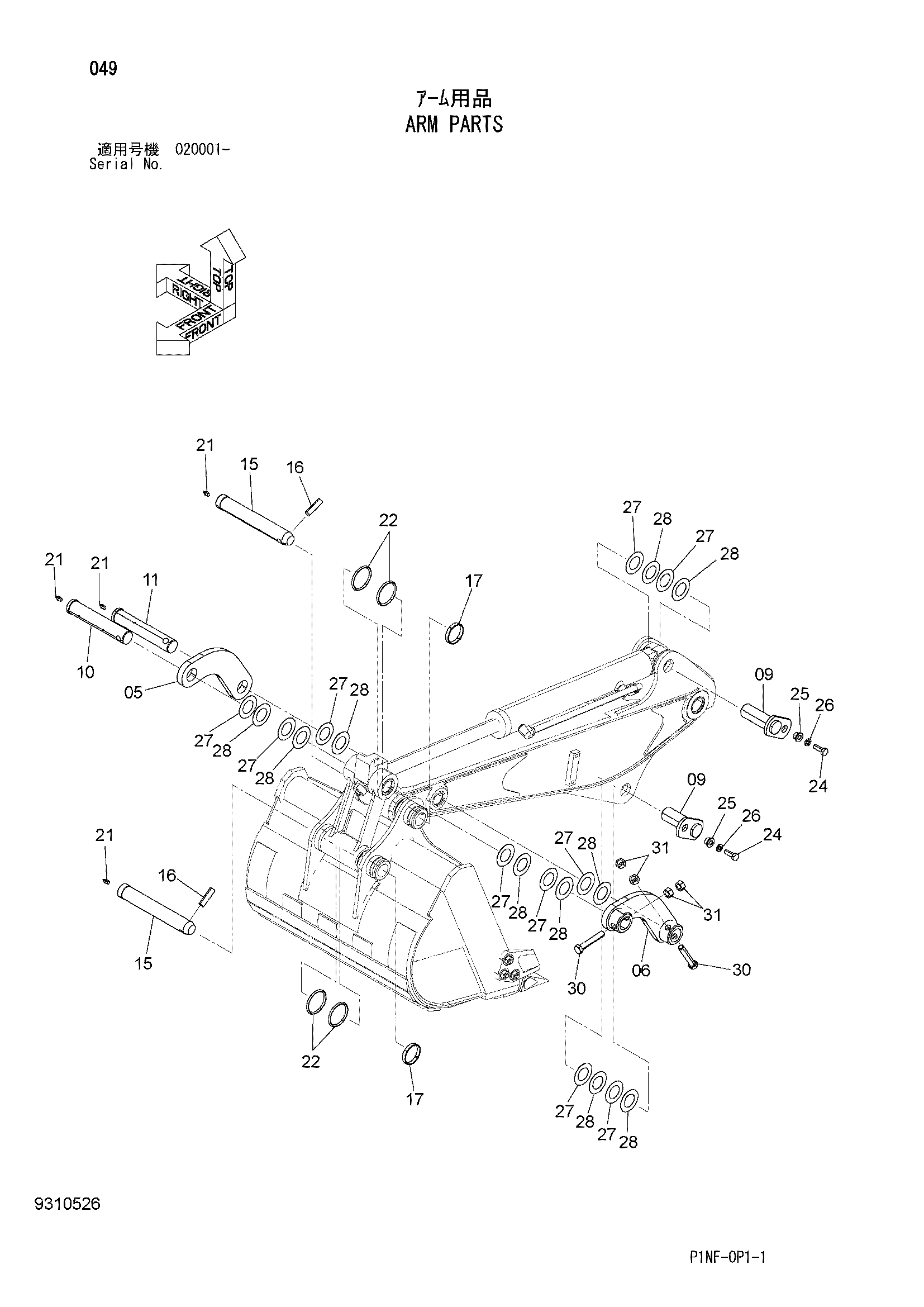

Заводская схема «Рукоять детали» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4695283 | Тяга (правый) | 1 |
| 06 | 8116591 | Тяга (левый) | 1 |
| 09 | 9758090 | Палец | 2 |
| 10 | 4340410 | Палец | 1 |
| 11 | 4340409 | Палец | 1 |
| 15 | 4487457 | Палец | 2 |
| 16 | 4244708 | Палец | 2 |
| 17 | 4351621 | Кольцо | 2 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | 4275533 | Уплотнительное кольцо | 4 |
| 24 | J901235 | Болт | 2 |
| 25 | 4339354 | Втулка | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | 4367635 | Регулировочная шайба 0.5mm | 10 |
| 28 | 4367636 | Регулировочная шайба 0.8mm | 10 |
| 30 | 4633023 | Стопорный палец | 2 |
| 31 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
