Гидролинии рабочего оборудования — HITACHI ZX35U-3

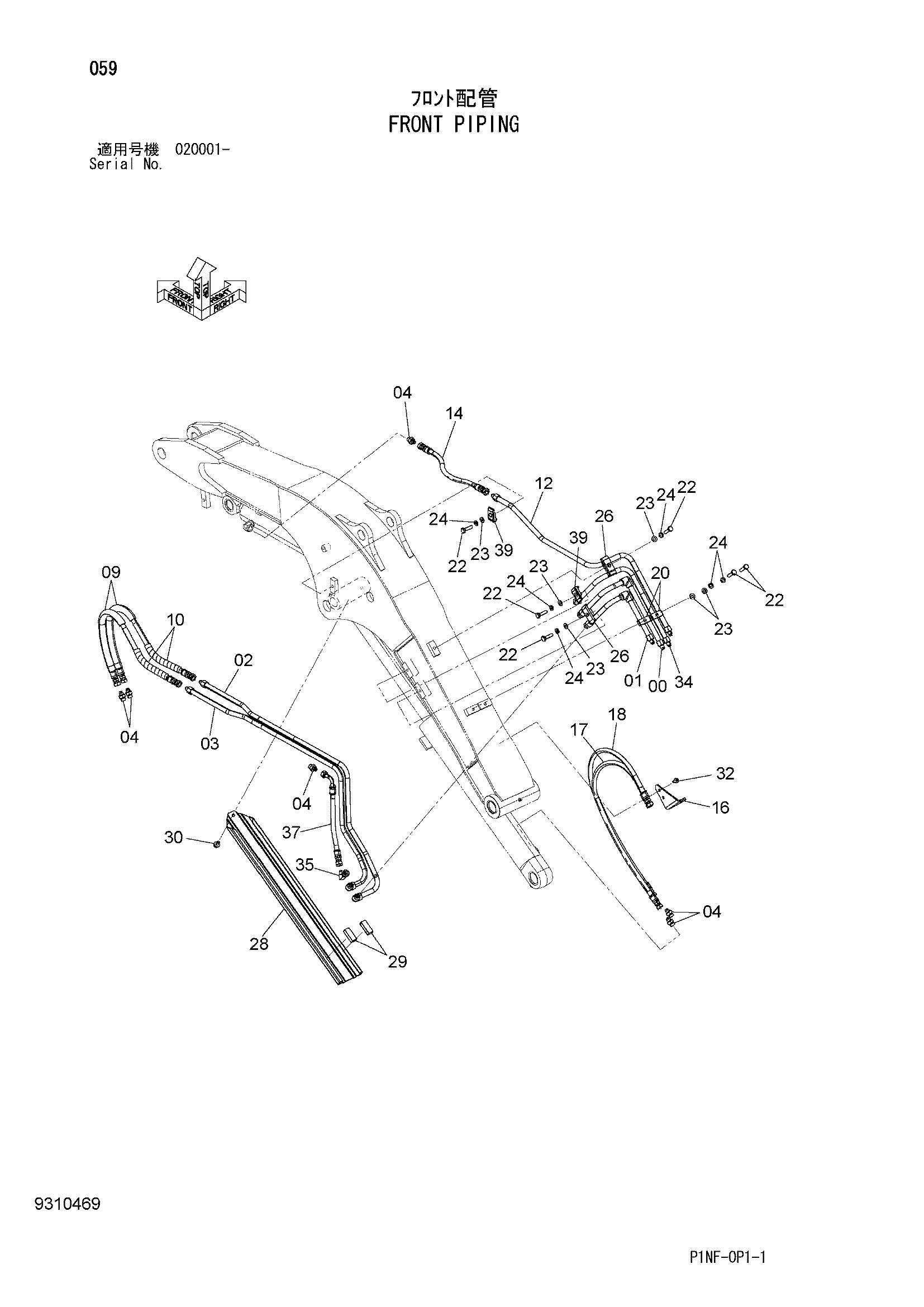

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108660 | Трубка | 1 |
| 01 | 8108666 | Трубка | 1 |
| 02 | 8108663 | Трубка | 1 |
| 03 | 8108664 | Трубка | 1 |
| 04 | A852133 | Адаптер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4708395 | Шланг | 2 |
| 10 | 4709399 | Защитный кожух | 2 |
| 12 | 8108662 | Трубка | 1 |
| 14 | 4660547 | Шланг | 1 |
| 16 | 4623900 | Кронштейн | 1 |
| 17 | 4650703 | Шланг | 1 |
| 18 | 4650705 | Шланг | 1 |
| 20 | 4633950 | Хомут трубки | 2 |
| 22 | J901040 | Болт | 6 |
| 23 | A590110 | Плоская шайба | 6 |
| 24 | A590910 | Пружинная шайба | 6 |
| 26 | 4189858 | Хомут трубки | 2 |
| 28 | 3102906 | Крышка гидроцилиндр. | 1 |
| 29 | 4352044 | Резиновая прокладка | 2 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | J260816 | Болт с шайбой | 2 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | 8112104 | Трубка | 1 |
| 35 | 4239976 | Унион S | 1 |
| 37 | 4681944 | Шланг | 1 |
| 39 | 4190124 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
