Секция (стрела) — HITACHI ZX35U-3

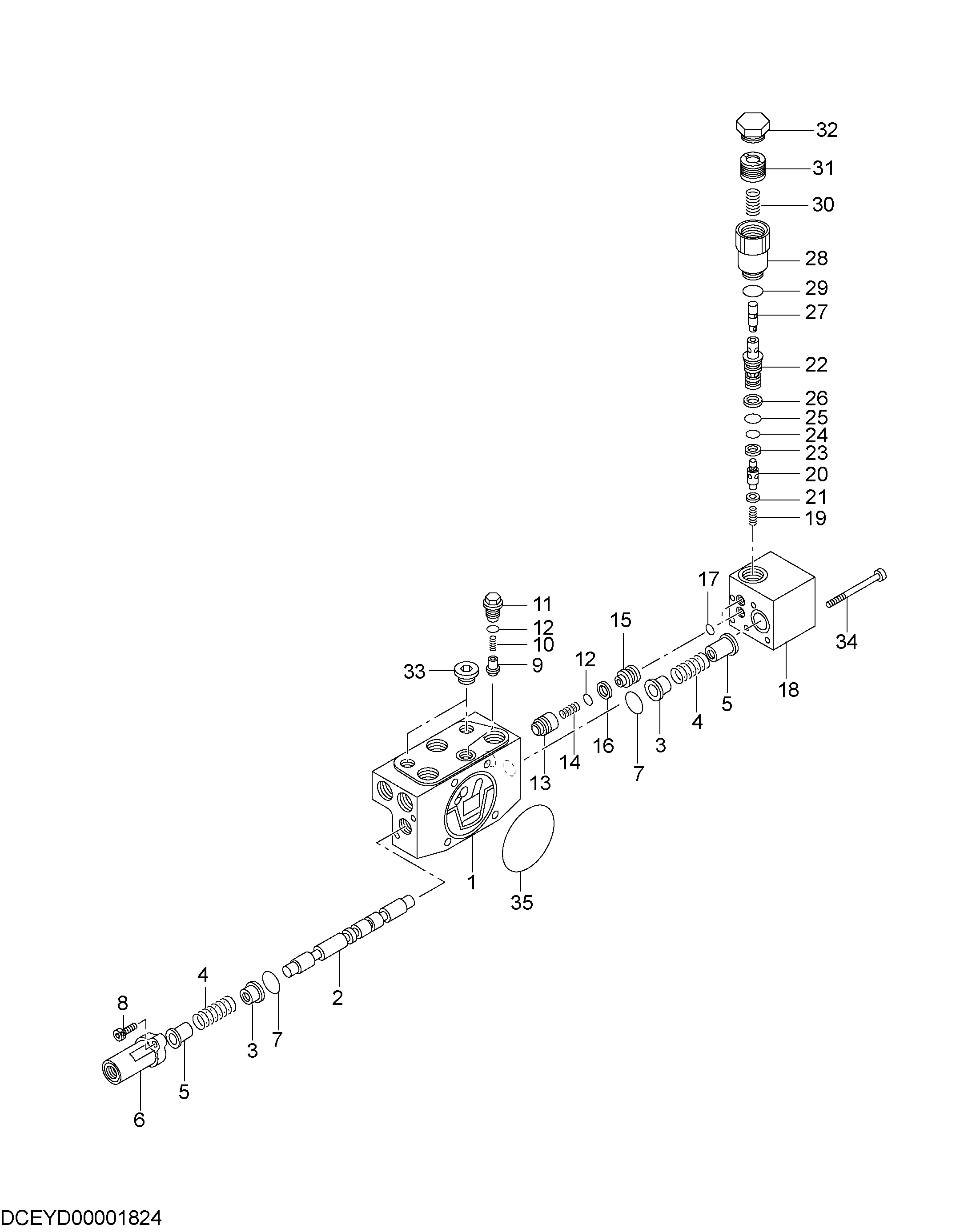

Заводская схема «Секция (стрела)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | 0429310 | Седло пружины | 2 |
| 4 | 0974602 | Пружина | 2 |
| 5 | 0801303 | Седло пружины | 2 |
| 6 | 0801304 | Колпачок | 1 |
| 7 | 0429313 | Уплотнительное кольцо | 2 |
| 8 | 0429314 | Болт с внутренним шестигранником | 2 |
| 9 | 0801305 | Тарельчатый клапан | 1 |
| 10 | 0801306 | Пружина | 1 |
| 11 | 0801307 | Пробка | 1 |
| 12 | 957366 | Уплотнительное кольцо | 2 |
| 13 | 0848202 | Тарельчатый клапан | 1 |
| 14 | 0848203 | Пружина | 1 |
| 15 | 0848204 | Проставка | 1 |
| 16 | 4092265 | Опорное кольцо | 1 |
| 17 | 4506407 | Уплотнительное кольцо | 2 |
| 18 | 0865401 | Корпус | 1 |
| 19 | 0791808 | Пружина | 1 |
| 20 | 0791811 | Тарельчатый клапан | 1 |
| 21 | 0791809 | Седло пружины | 1 |
| 22 | 0791810 | Втулка | 1 |
| 23 | 4105067 | Опорное кольцо | 1 |
| 24 | 939356 | Уплотнительное кольцо | 1 |
| 25 | 933226 | Уплотнительное кольцо | 1 |
| 26 | 4144044 | Опорное кольцо | 1 |
| 27 | 0865402 | Золотник | 1 |
| 28 | 0848206 | Пробка | 1 |
| 29 | 0103025 | Уплотнительное кольцо | 1 |
| 30 | 0848207 | Пружина | 1 |
| 31 | 0865403 | Поршень | 1 |
| 32 | 0735816 | Пробка | 1 |
| 33 | 0801503 | Пробка | 2 |
| 34 | 0848209 | Болт с внутренним шестигранником | 5 |
| 35 | 0801203 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
