Основные гидролинии — HITACHI ZX35U-3

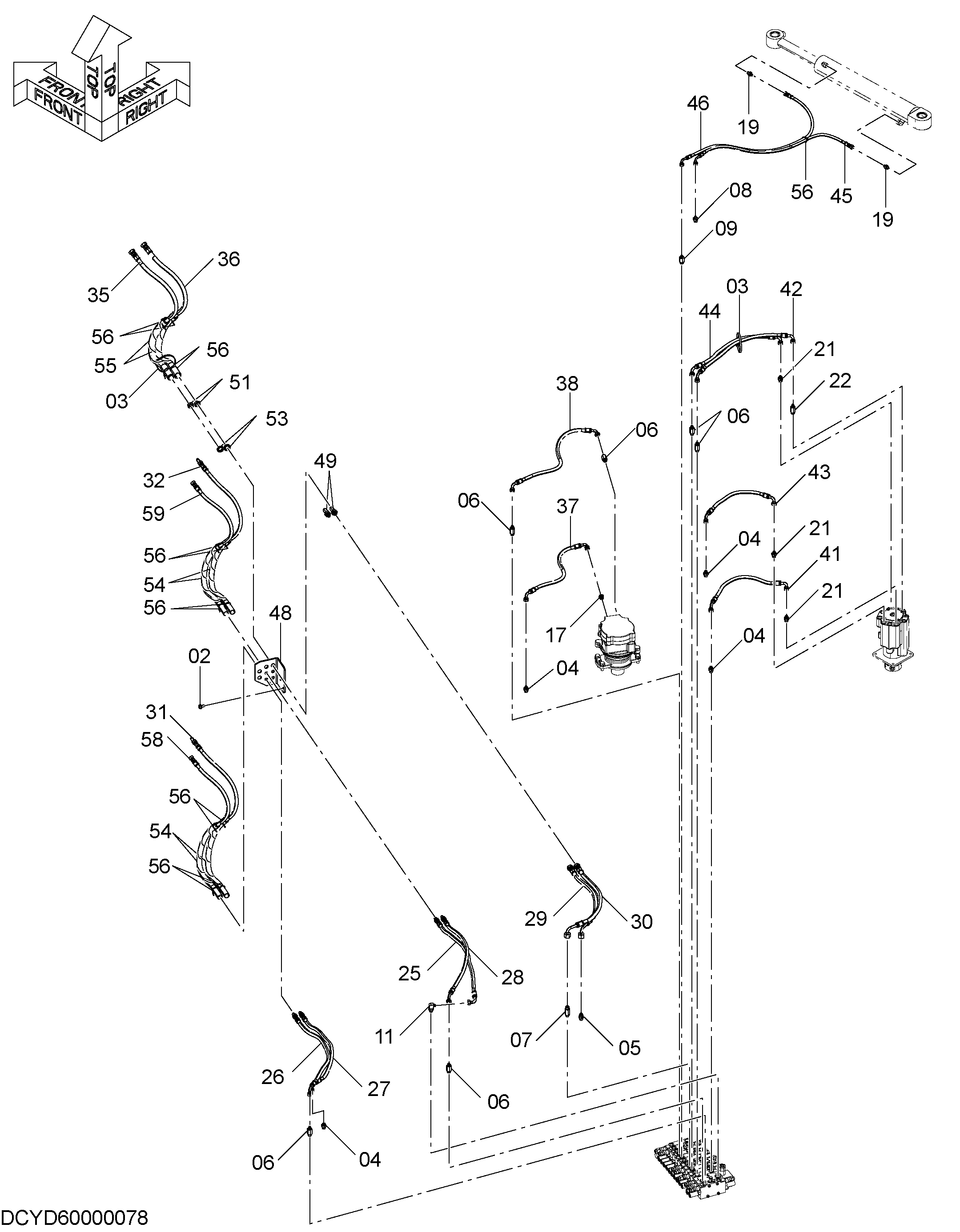

Заводская схема «Основные гидролинии» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4323613 | Ленточный зажим | 2 |
| 04 | A852133 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 6 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4276966 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852132 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276964 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4276965 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4692908 | Шланг | 1 |
| 26 | 4692909 | Шланг | 1 |
| 27 | 4692910 | Шланг | 1 |
| 28 | 4692911 | Шланг | 1 |
| 29 | 4692912 | Шланг | 1 |
| 30 | 4692913 | Шланг | 1 |
| 31 | 4692914 | Шланг | 1 |
| 32 | 4692915 | Шланг | 1 |
| 35 | 4692918 | Шланг | 1 |
| 36 | 4692919 | Шланг | 1 |
| 37 | 4627196 | Шланг | 1 |
| 38 | 4627197 | Шланг | 1 |
| 41 | 4627200 | Шланг | 1 |
| 42 | 4627201 | Шланг | 1 |
| 43 | 4627202 | Шланг | 1 |
| 44 | 4627203 | Шланг | 1 |
| 45 | 4627204 | Шланг | 1 |
| 46 | 4627205 | Шланг | 1 |
| 48 | 4692920 | Кронштейн | 1 |
| 49 | 4656270 | Адаптер | 2 |
| 51 | 4465189 | Гайка | 2 |
| 53 | J257220 | Пружинная шайба | 2 |
| 54 | 4489557 | Защита шланга | 4 |
| 55 | 4489560 | Защита шланга | 2 |
| 56 | 4326365 | Ленточный зажим | 13 |
| 58 | 4693023 | Шланг | 1 |
| 59 | 4693024 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
