PA отвал рычаг (1) — HITACHI ZX35U-3

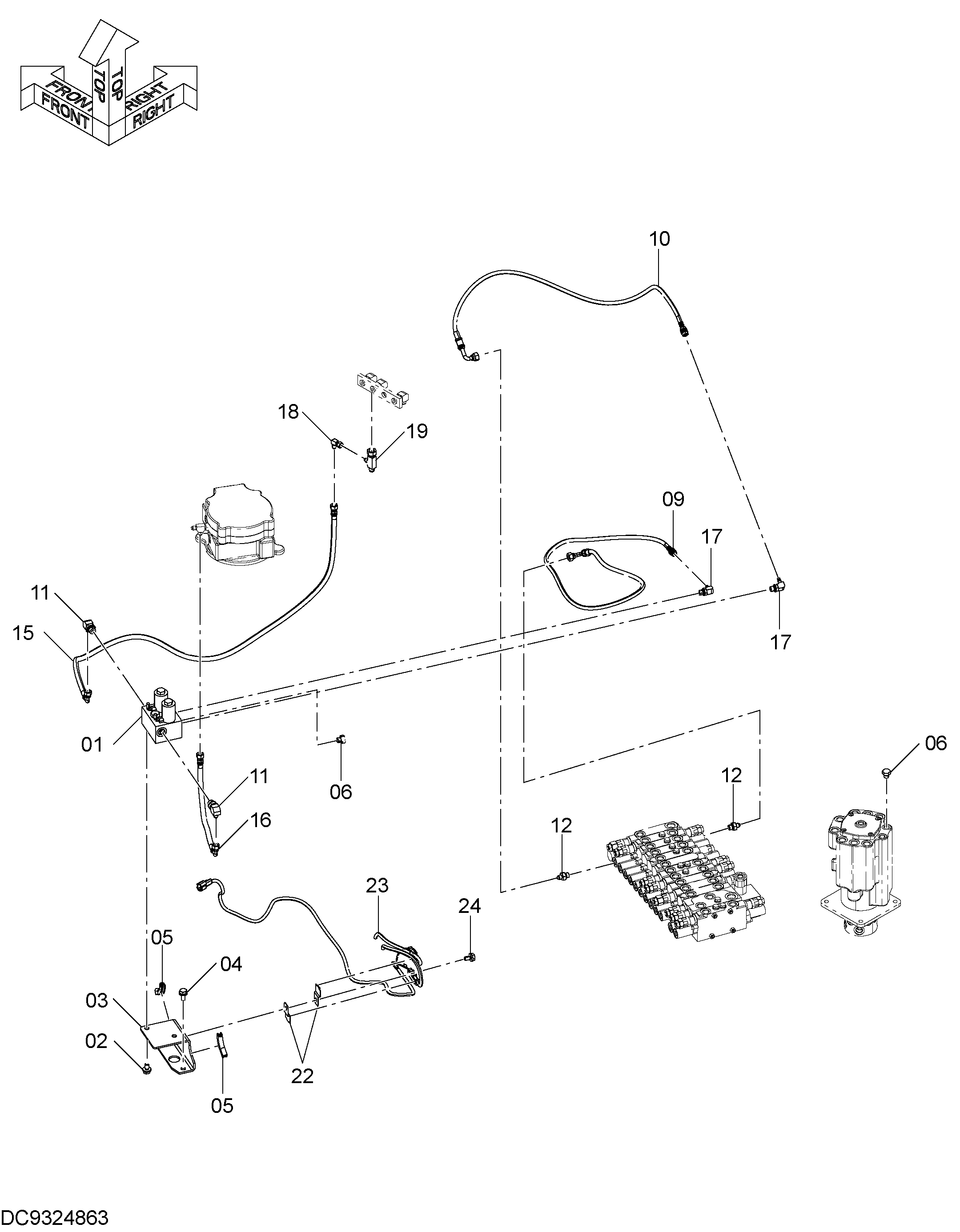

Заводская схема «PA отвал рычаг (1)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607613 | Электромагнитный клапан | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YD40000049 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4625548 | Амортизатор | 2 |
| 06 | A885002 | Пробка | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | YD00000156 | Шланг | 1 |
| 10 | YD00000157 | Шланг | 1 |
| 11 | A852332 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4474697 | Переходник | 2 |
| 15 | YD00000158 | Шланг | 1 |
| 16 | YD00000159 | Шланг | 1 |
| 17 | 4467375 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4346096 | Унион S | 1 |
| 19 | 4425484 | Соединительный штуцер | 1 |
| 22 | 4610592 | Кронштейн | 2 |
| 23 | 4696511 | Жгут проводов | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
