Передний гуаде — HITACHI ZX35U-3

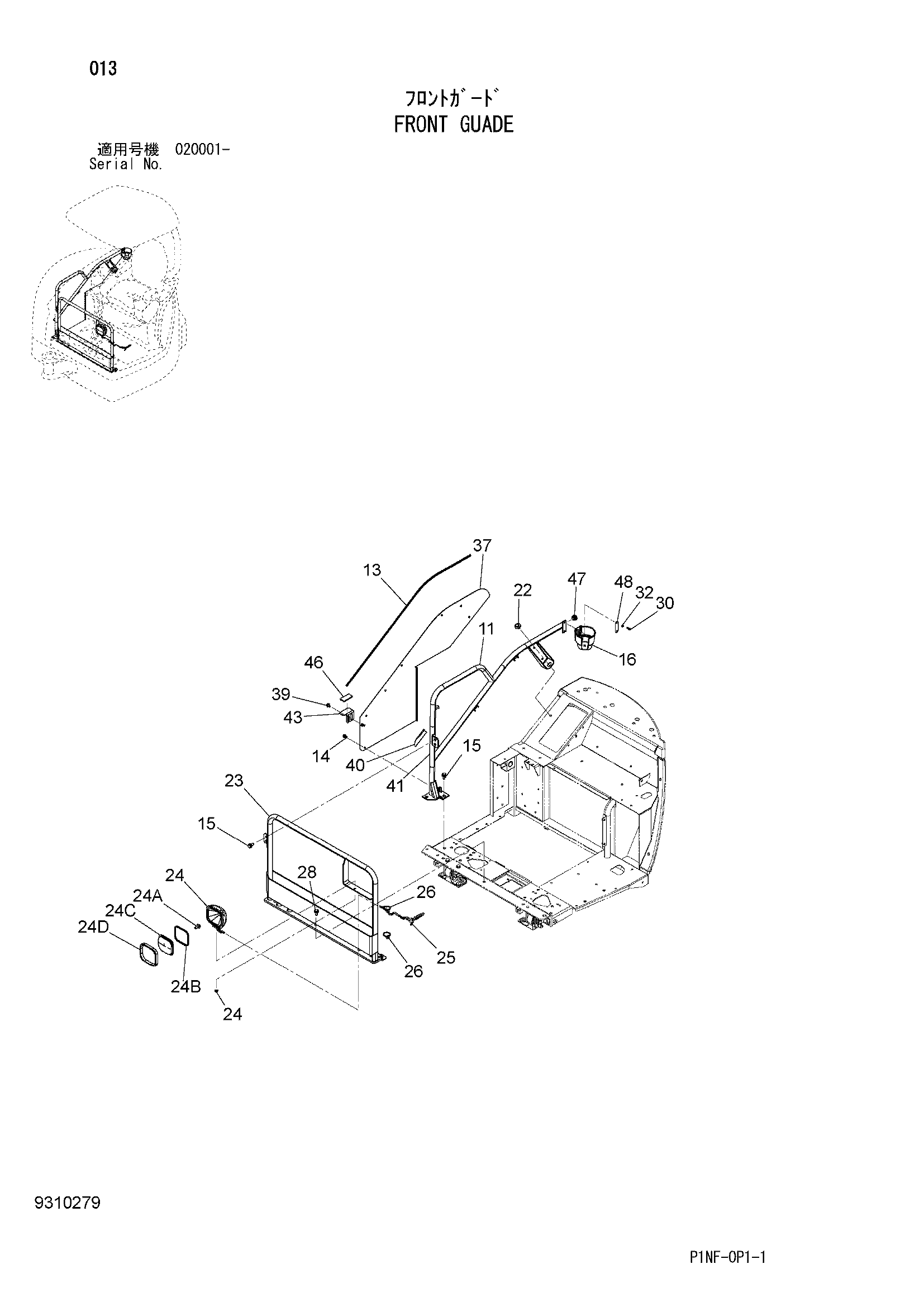

Заводская схема «Передний гуаде» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 7057867 | Поле | 1 |
| 13 | 4632516 | Амортизатор | 1 |
| 14 | J260816 | Болт с шайбой | 5 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4626962 | Держатель | 1 |
| 22 | J281025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 7051167 | Стойка | 1 |
| 24 | 4608379 | Фара | 1 |
| 24A | 4375215 | Лампа | 1 |
| 24B | 4428123 | Прокладка | 1 |
| 24C | 4634053 | Рассеиватель | 1 |
| 24D | 4634054 | Обод | 1 |
| 25 | 4632513 | Жгут проводов | 1 |
| 26 | 4055311 | Ленточный зажим | 2 |
| 28 | J271030 | Болт с шайбой | 3 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J780616 | Болт с внутренним шестигранником | 2 |
| 32 | J222006 | Шайба | 2 |
| 37 | 8098484 | Крышка | 1 |
| 39 | J260816 | Болт с шайбой | 1 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | 4636430 | Сиденье | 1 |
| 41 | 4636429 | Сиденье | 1 |
| 43 | 4659586 | Кронштейн | 1 |
| 46 | 4648128 | Резиновая прокладка | 1 |
| 47 | 4650839 | Колпачок | 1 |
| 48 | 4626724 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
