Дополнительный трубопроводы — HITACHI ZX35U-3

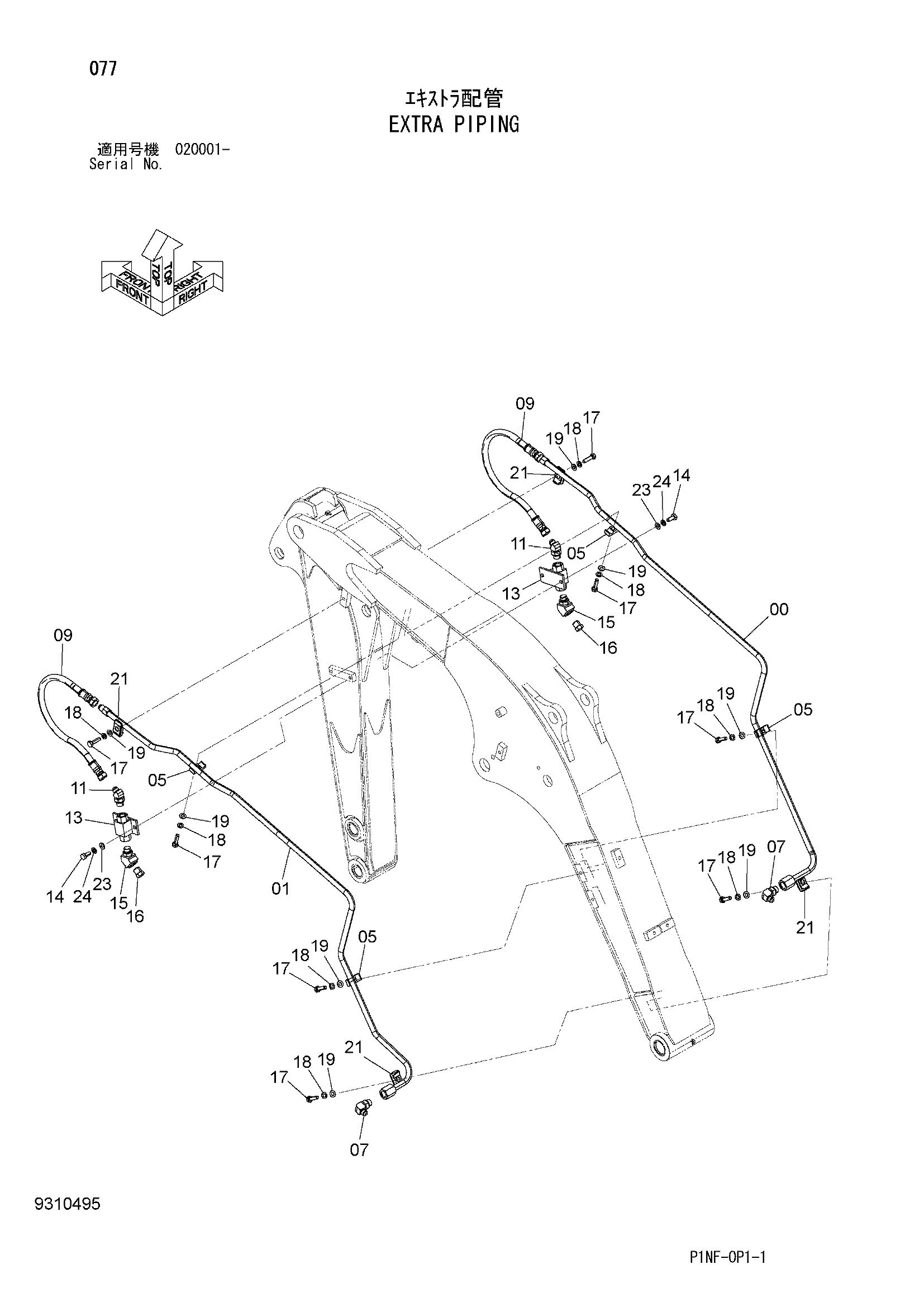

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108659 | Трубка | 1 |
| 01 | 8108665 | Трубка | 1 |
| 05 | 4633950 | Хомут трубки | 4 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4708575 | Шланг | 2 |
| 11 | A852144 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4697442 | Запорный клапан | 2 |
| 14 | J901025 | Болт | 4 |
| 15 | 4293263 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4294858 | Пробка | 2 |
| 17 | J901040 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | A590110 | Плоская шайба | 8 |
| 21 | 4190124 | Хомут трубки | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
