Пилотные гидролинии (1-1) — HITACHI ZX35U-3

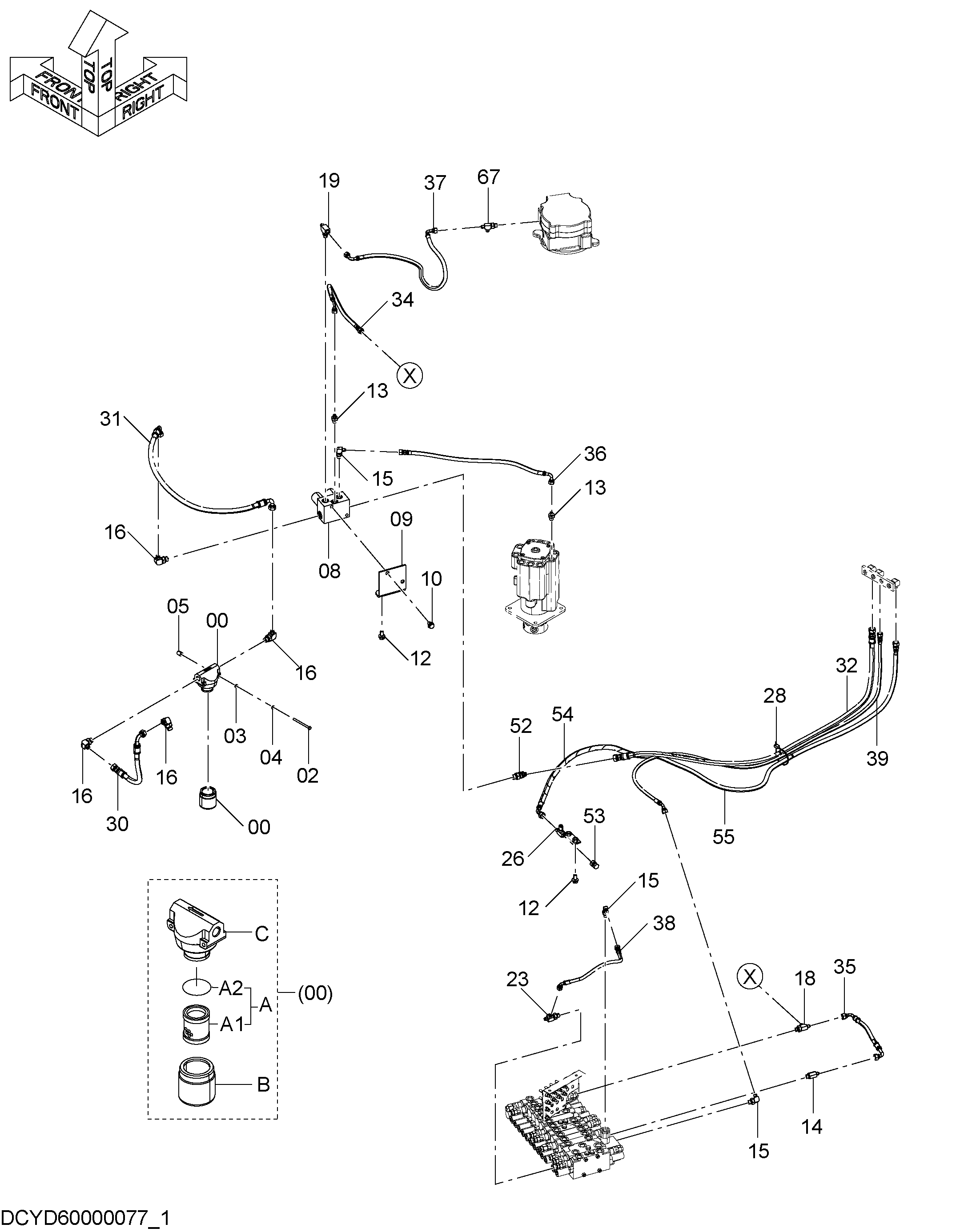

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00A1 | 4294129 | Фильтрующий элемент | 1 |
| 00A2 | 4294161 | Уплотнительное кольцо | 1 |
| 02 | J900680 | Болт | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4277425 | Проставка | 2 |
| 08 | 4607613 | Электромагнитный клапан | 1 |
| 09 | 9760775 | Кронштейн | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A852122 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4270517 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852322 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4226388 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4705544 | Тройник | 1 |
| 26 | 4663558 | Коллектор | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 30 | 4627055 | Шланг | 1 |
| 31 | 4627056 | Шланг | 1 |
| 32 | 4627057 | Шланг | 1 |
| 34 | 4653271 | Пластиковый шланг | 1 |
| 35 | 4643095 | Шланг | 1 |
| 36 | 4653273 | Пластиковый шланг | 1 |
| 37 | 4653445 | Пластиковый шланг | 1 |
| 38 | 4653274 | Пластиковый шланг | 1 |
| 39 | 4653275 | Пластиковый шланг | 1 |
| 52 | A852233 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4650482 | Пробка унион | 1 |
| 54 | 4327293 | Защитный кожух | 1 |
| 55 | 4656697 | Пластиковый шланг | 1 |
| 67 | A852422 | Тройник | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
