PAT отвал рычаг (2)(кабина) — HITACHI ZX35U-3

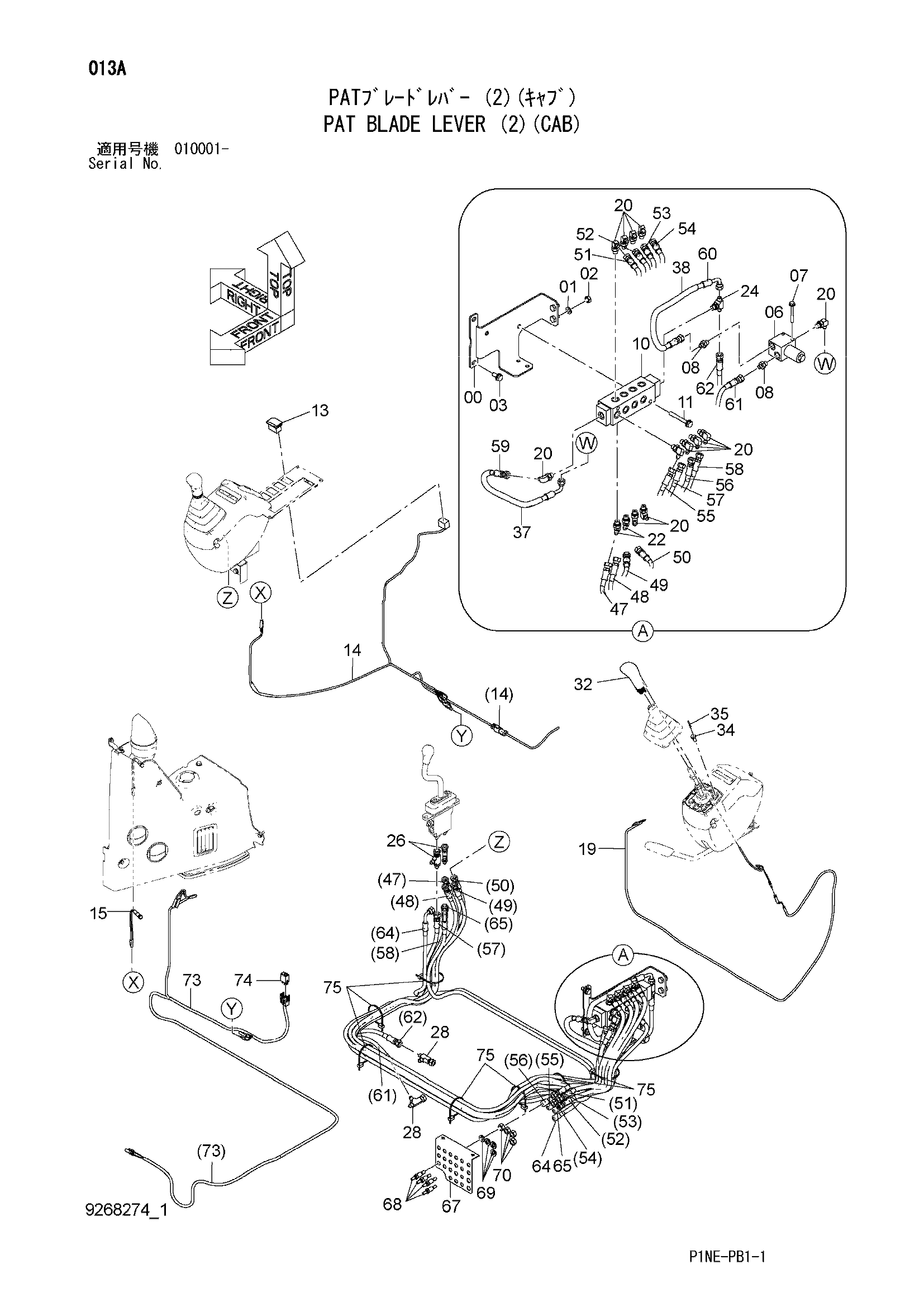

Заводская схема «PAT отвал рычаг (2)(кабина)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104233 | Кронштейн | 1 |
| 01 | A590110 | Плоская шайба | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4614657 | Электромагнитный клапан | 1 |
| 07 | J260865 | Болт с шайбой | 2 |
| 07A | J900865 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4200465 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4353232 | Гидрораспределитель | 1 |
| 11 | J271080 | Болт с шайбой | 2 |
| 11A | J901080 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4611684 | Выключатель | 1 |
| 14 | 3108706 | Жгут проводов | 1 |
| 15 | 4615601 | Фонарь пилотный | 1 |
| 19 | 4663161 | Жгут проводов | 1 |
| 20 | A852322 | Угловой штуцер | 12 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203163 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4403946 | Челночный клапан | 2 |
| 28 | 4252786 | Тройник | 2 |
| 32 | 2051864 | Рукоятка | 1 |
| 34 | 4609956 | Болт | 1 |
| 35 | 4144011 | Пружинный штифт | 1 |
| 37 | 4327293 | Защитный кожух | 1 |
| 38 | 4327294 | Защитный кожух | 1 |
| 47 | 4663735 | Шланг | 1 |
| 48 | 4663736 | Шланг | 1 |
| 49 | 4663737 | Шланг | 1 |
| 50 | 4663738 | Шланг | 1 |
| 51 | 4663739 | Шланг | 1 |
| 52 | 4663740 | Шланг | 1 |
| 53 | 4663741 | Шланг | 1 |
| 54 | 4663742 | Шланг | 1 |
| 55 | 4663743 | Шланг | 1 |
| 56 | 4663744 | Шланг | 1 |
| 57 | 4663745 | Шланг | 1 |
| 58 | 4663746 | Шланг | 1 |
| 59 | 4663747 | Шланг | 1 |
| 60 | 4663748 | Шланг | 1 |
| 61 | 4663749 | Шланг | 1 |
| 62 | 4663750 | Шланг | 1 |
| 64 | 4663502 | Шланг | 1 |
| 65 | 4663503 | Шланг | 1 |
| 67 | 8107619 | Кронштейн | 1 |
| 68 | 4409739 | Адаптер | 4 |
| 69 | A590912 | Пружинная шайба | 4 |
| 70 | J950012 | Гайка | 4 |
| 73 | 3106570 | Жгут проводов | 1 |
| 74 | 4617341 | Реле | 1 |
| 75 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
