Кондиционер (1-2) — HITACHI ZX35U-3

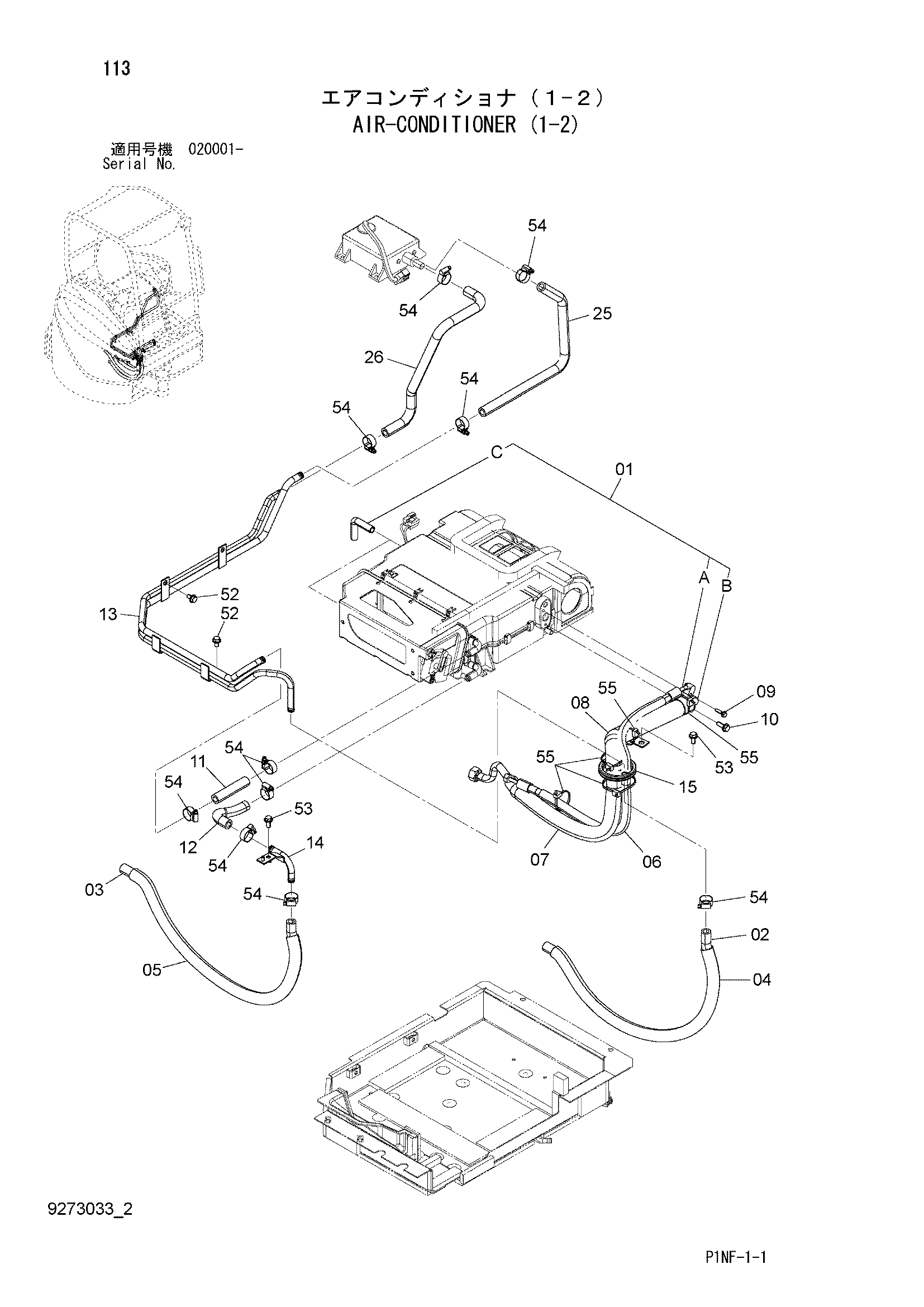

Заводская схема «Кондиционер (1-2)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9252088 | Кондиционер (2) | 1 |
| 01A | 4627019 | Шланг радиатора | 1 |
| 01B | 4627020 | Шланг радиатора | 1 |
| 01C | 4642847 | Шланг | 2 |
| 02 | 4231620 | Водяной шланг | 1 |
| 03 | 4412685 | Водяной шланг | 1 |
| 04 | 4315267 | Трубка | 1 |
| 05 | 4628962 | Трубка корругатед | 1 |
| 06 | 4346676 | Трубка | 1 |
| 07 | 4427534 | Трубка | 1 |
| 08 | 4476778 | Трубка | 1 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4617155 | Водяной шланг | 1 |
| 12 | 4636874 | Водяной шланг | 1 |
| 13 | 6023171 | Трубка водяной | 1 |
| 14 | 8098346 | Трубка водяной | 1 |
| 15 | 4627226 | Резиновая втулка | 1 |
| 25 | 3103235 | Водяной шланг | 1 |
| 26 | 3103236 | Водяной шланг | 1 |
| 52 | J260816 | Болт с шайбой | 4 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4514699 | Хомут шланга | 10 |
| 55 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
