Отвал (болт ON режущий кромка) — HITACHI ZX35U-3

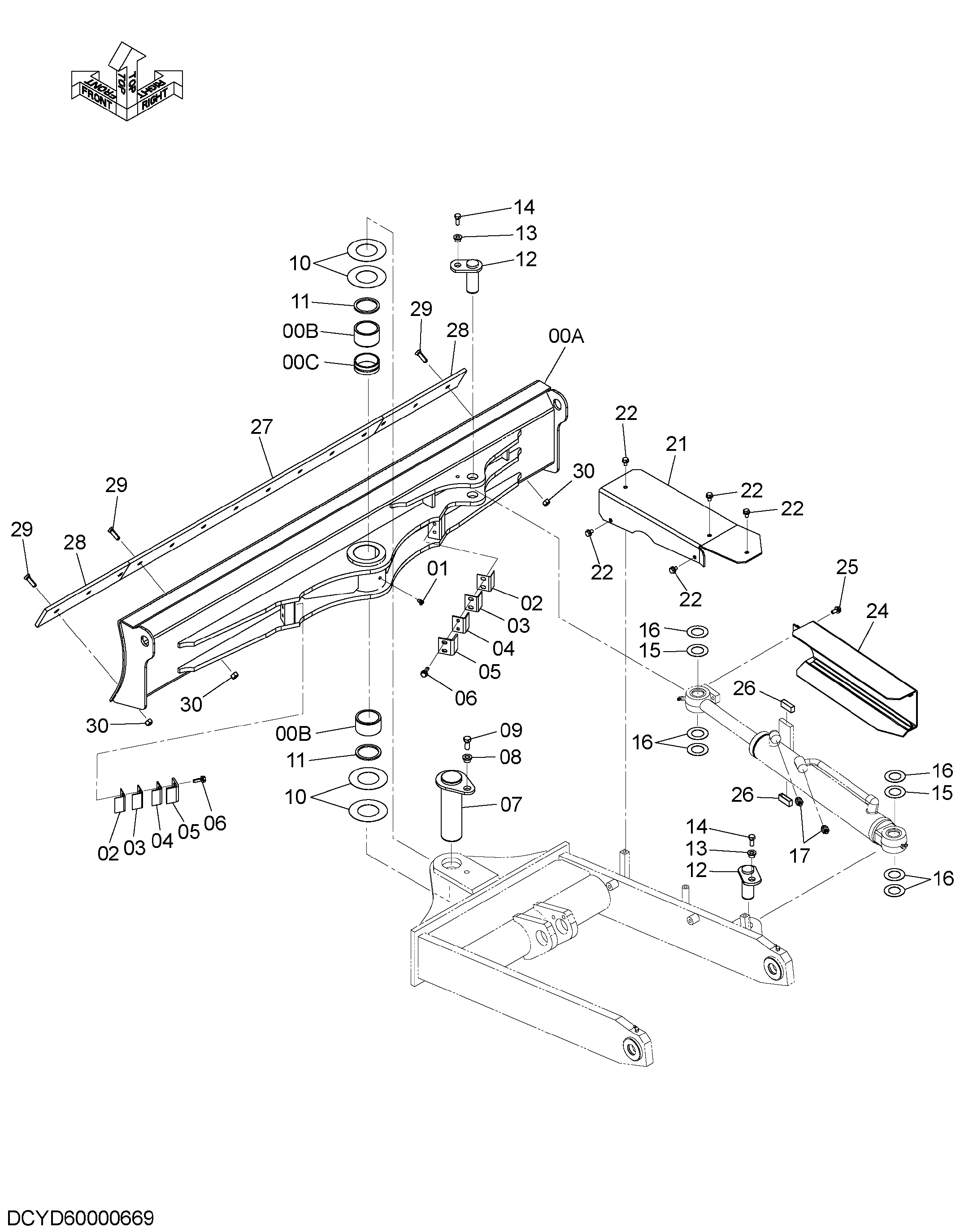

Заводская схема «Отвал (болт ON режущий кромка)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD60000672 | Отвал | 1 |
| 00A | YD40000959 | Отвал | 1 |
| 00B | 4334423 | Втулка | 2 |
| 00C | YD00000214 | Втулка | 1 |
| 01 | J75581 | Пресс-маслёнка | 1 |
| 02 | 4704017 | Регулировочная шайба пластина | 2 |
| 03 | 4704018 | Регулировочная шайба пластина | 2 |
| 04 | 4704019 | Регулировочная шайба пластина | 2 |
| 05 | 4705251 | Регулировочная шайба пластина | 2 |
| 06 | J271035 | Болт с шайбой | 4 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | YD40000072 | Палец | 1 |
| 08 | 4339355 | Втулка | 1 |
| 09 | J901435 | Болт | 1 |
| 10 | 4404577 | Регулировочная шайба | 4 |
| 11 | 4094086 | Пылезащитное уплотнение | 2 |
| 12 | YD40000073 | Палец | 2 |
| 13 | 4339354 | Втулка | 2 |
| 14 | J921230 | Болт | 2 |
| 15 | 4367639 | Регулировочная шайба | 2 |
| 16 | 4367640 | Регулировочная шайба | 6 |
| 17 | A852133 | Адаптер | 2 |
| 21 | YD00000222 | Крышка | 1 |
| 22 | J271020 | Болт с шайбой | 5 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | YD40000404 | Крышка | 1 |
| 25 | J271035 | Болт с шайбой | 2 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4352044 | Резиновая прокладка | 2 |
| 27 | 3102274 | Куттинг-едге | 1 |
| 28 | 3102269 | Куттинг-едге | 2 |
| 29 | 4620861 | Болт плуг | 13 |
| 30 | 4434851 | Гайка | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
