Секция (рукоять) — HITACHI ZX35U-3

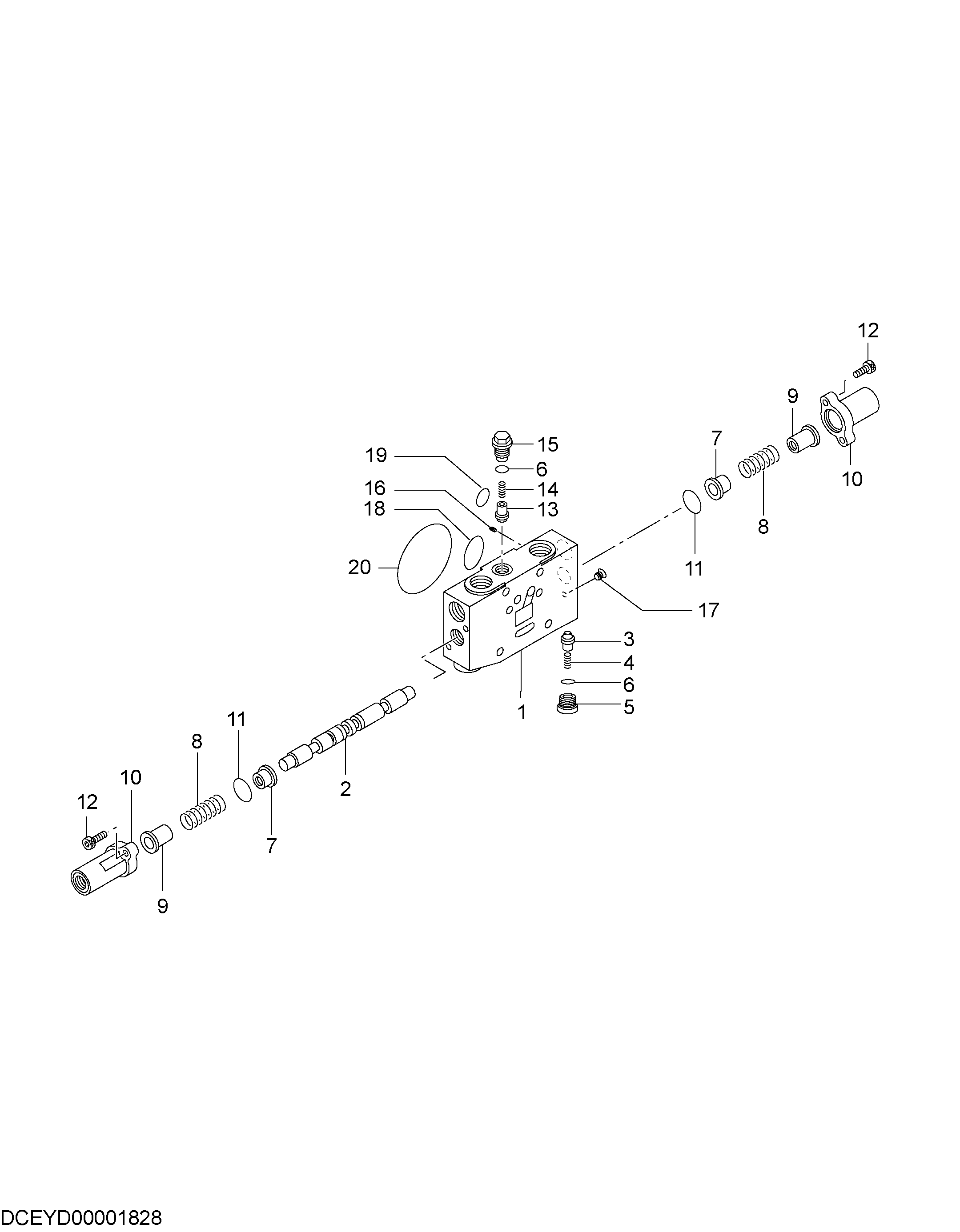

Заводская схема «Секция (рукоять)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | 0801802 | Тарельчатый клапан | 1 |
| 4 | 0429405 | Пружина | 1 |
| 5 | 0801803 | Пробка | 1 |
| 6 | 957366 | Уплотнительное кольцо | 2 |
| 7 | 0429310 | Седло пружины | 2 |
| 8 | 0974602 | Пружина | 2 |
| 9 | 0801303 | Седло пружины | 2 |
| 10 | 0801304 | Колпачок | 2 |
| 11 | 0429313 | Уплотнительное кольцо | 2 |
| 12 | 0429314 | Болт с внутренним шестигранником | 4 |
| 13 | 0801305 | Тарельчатый клапан | 1 |
| 14 | 0801306 | Пружина | 1 |
| 15 | 0801307 | Пробка | 1 |
| 16 | 1213801 | Пробка | 1 |
| 18 | 4506420 | Уплотнительное кольцо | 1 |
| 19 | 984618 | Уплотнительное кольцо | 1 |
| 20 | 0801203 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
