Свингпост — HITACHI ZX35U-3

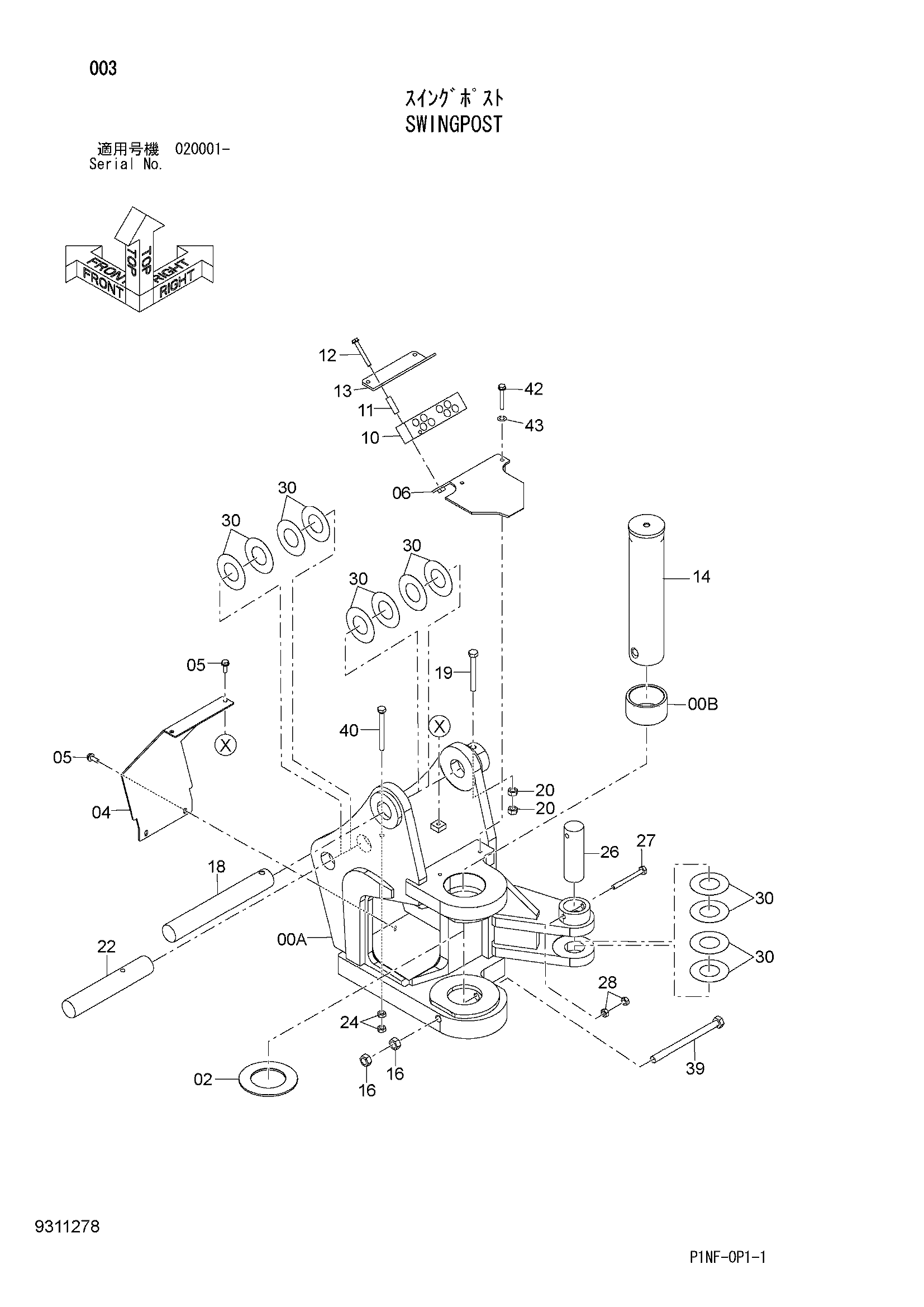

Заводская схема «Свингпост» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121035 | Свингпост | 1 |
| 00A | 5012903 | Свингпост | 1 |
| 00B | 4608736 | Втулка | 1 |
| 02 | 4332769 | Упорная пластина | 1 |
| 04 | 3109882 | Крышка | 1 |
| 05 | J260825 | Болт с шайбой | 4 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 8109295 | Кронштейн | 1 |
| 10 | 4670037 | Резиновая прокладка | 1 |
| 11 | 4608738 | Втулка | 3 |
| 12 | J260865 | Болт с шайбой | 3 |
| 12A | J900865 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4701724 | Пластина | 1 |
| 14 | 4608734 | Палец | 1 |
| 16 | J950016 | Гайка | 2 |
| 18 | 4667335 | Палец | 1 |
| 19 | J901200 | Болт | 1 |
| 20 | J950012 | Гайка | 2 |
| 22 | 4608735 | Палец | 1 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4331965 | Палец | 1 |
| 27 | J901095 | Болт | 1 |
| 28 | J950010 | Гайка | 2 |
| 30 | 4354256 | Регулировочная шайба 0.5mm | 12 |
| 39 | J901616 | Болт | 1 |
| 40 | J901002 | Болт | 1 |
| 42 | 4672251 | Болт | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
