Ковш 0.1m3 (700mm широкий)(JIS94) — HITACHI ZX35U-3

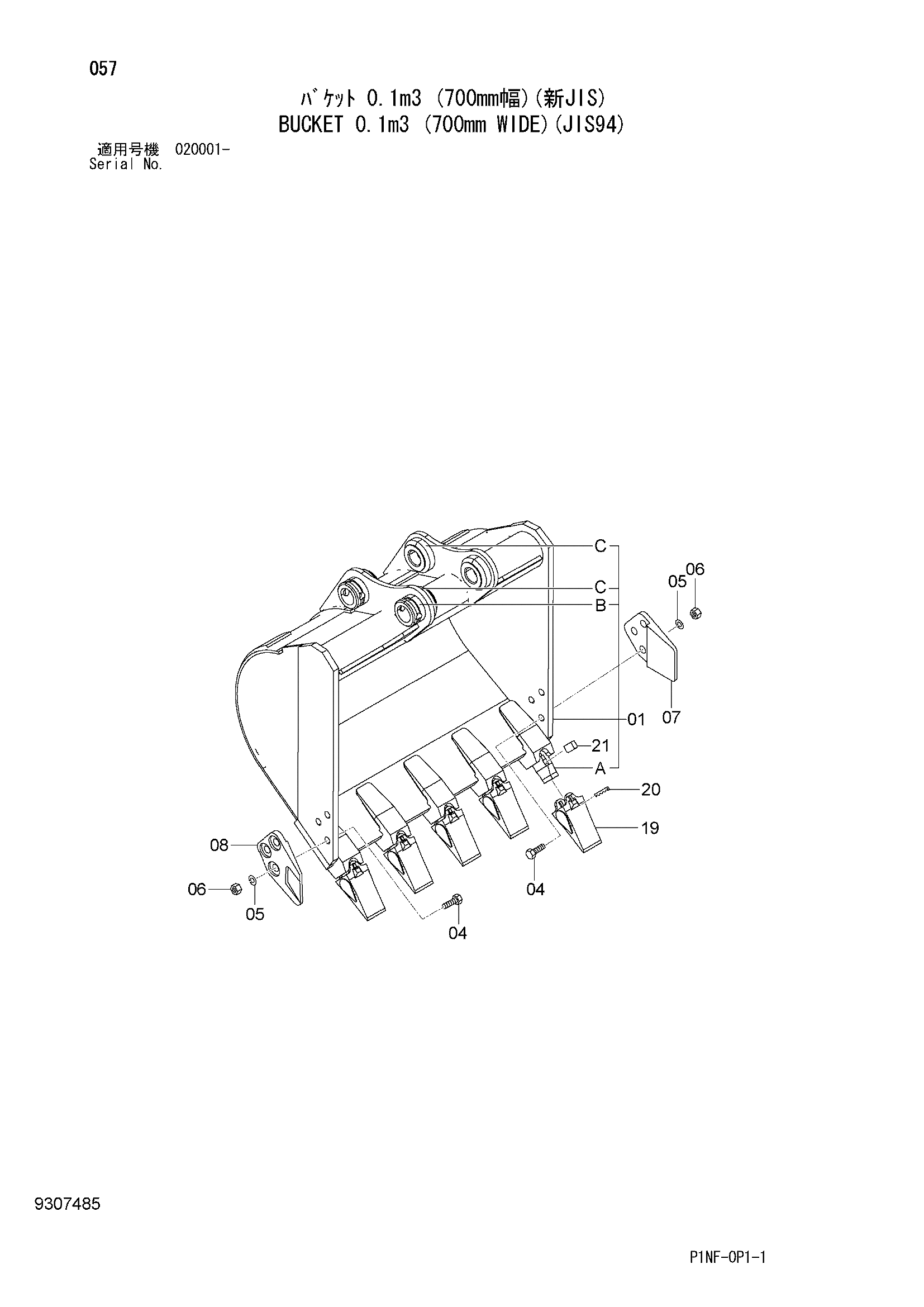

Заводская схема «Ковш 0.1m3 (700mm широкий)(JIS94)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9307485 | Ковш в сборе | 1 | |
| 01 | 6027630 | Ковш | 1 |
| 01A | 4245518 | Адаптер | 5 |
| 01B | 4244702 | Ограничитель | 2 |
| 01C | 4352071 | Бобышка | 4 |
| 04 | J921445 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 07 | 4626441 | Резец боковой(правый) | 1 |
| 08 | 4626442 | Резец боковой(левый) | 1 |
| 19 | 4339865 | Наконечник | 5 |
| 20 | 4339868 | Стопорный палец | 5 |
| 21 | 4339867 | Резиновый фиксатор | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
