Основные гидролинии (3) — HITACHI ZX35U-3

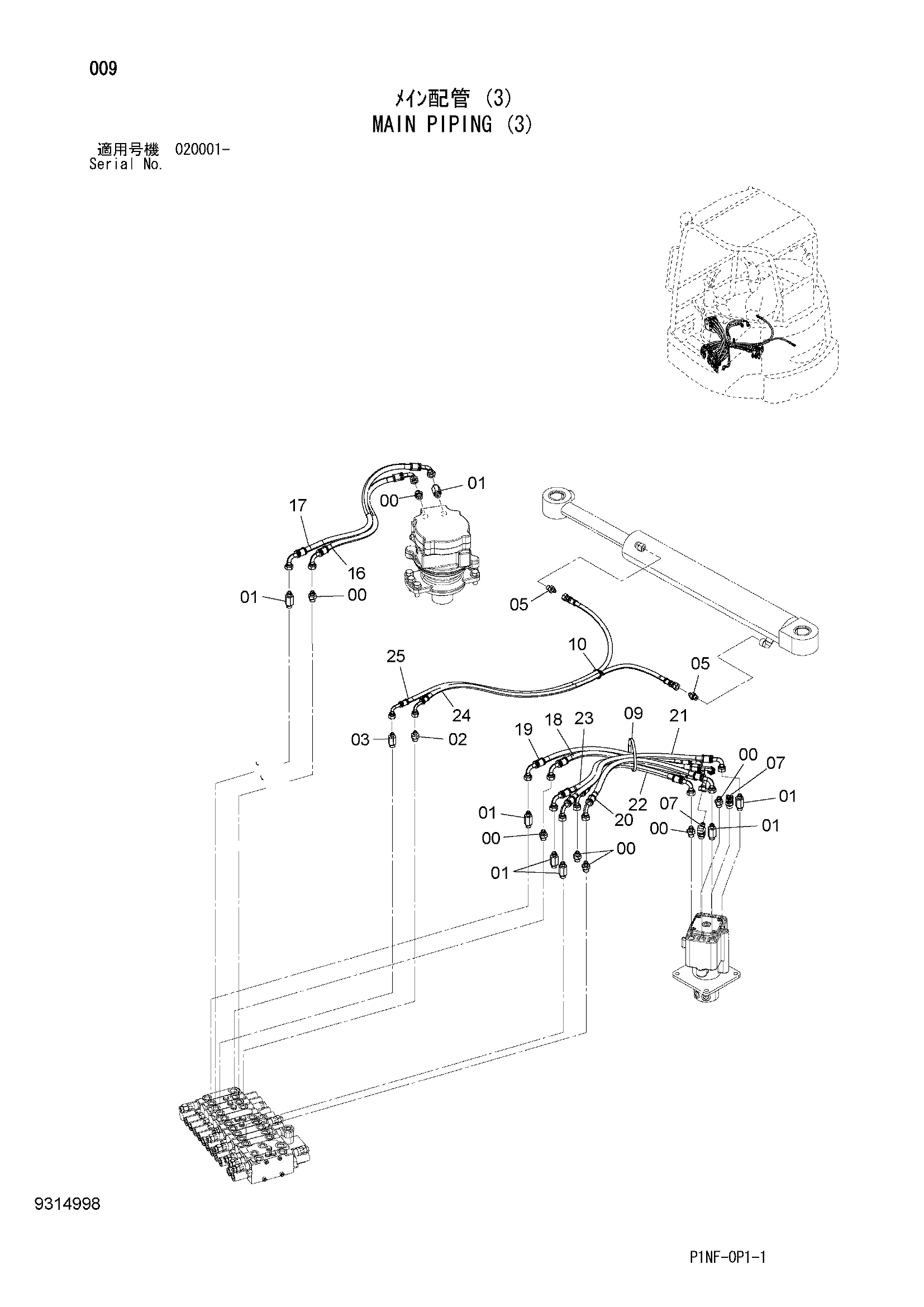

Заводская схема «Основные гидролинии (3)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 7 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276965 | Адаптер | 7 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852132 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276964 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852233 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4323613 | Ленточный зажим | 1 |
| 10 | 4326365 | Ленточный зажим | 1 |
| 16 | 4627196 | Шланг (A8) | 1 |
| 17 | 4627197 | Шланг (B8) | 1 |
| 18 | 4627198 | Шланг (A9) | 1 |
| 19 | 4627199 | Шланг (B9) | 1 |
| 20 | 4627200 | Шланг (A3) | 1 |
| 21 | 4627201 | Шланг (B3) | 1 |
| 22 | 4627202 | Шланг (A4) | 1 |
| 23 | 4627203 | Шланг (B4) | 1 |
| 24 | 4627204 | Шланг (A7) | 1 |
| 25 | 4627205 | Шланг (B7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
