Основные гидролинии (2) — HITACHI ZX35U-3

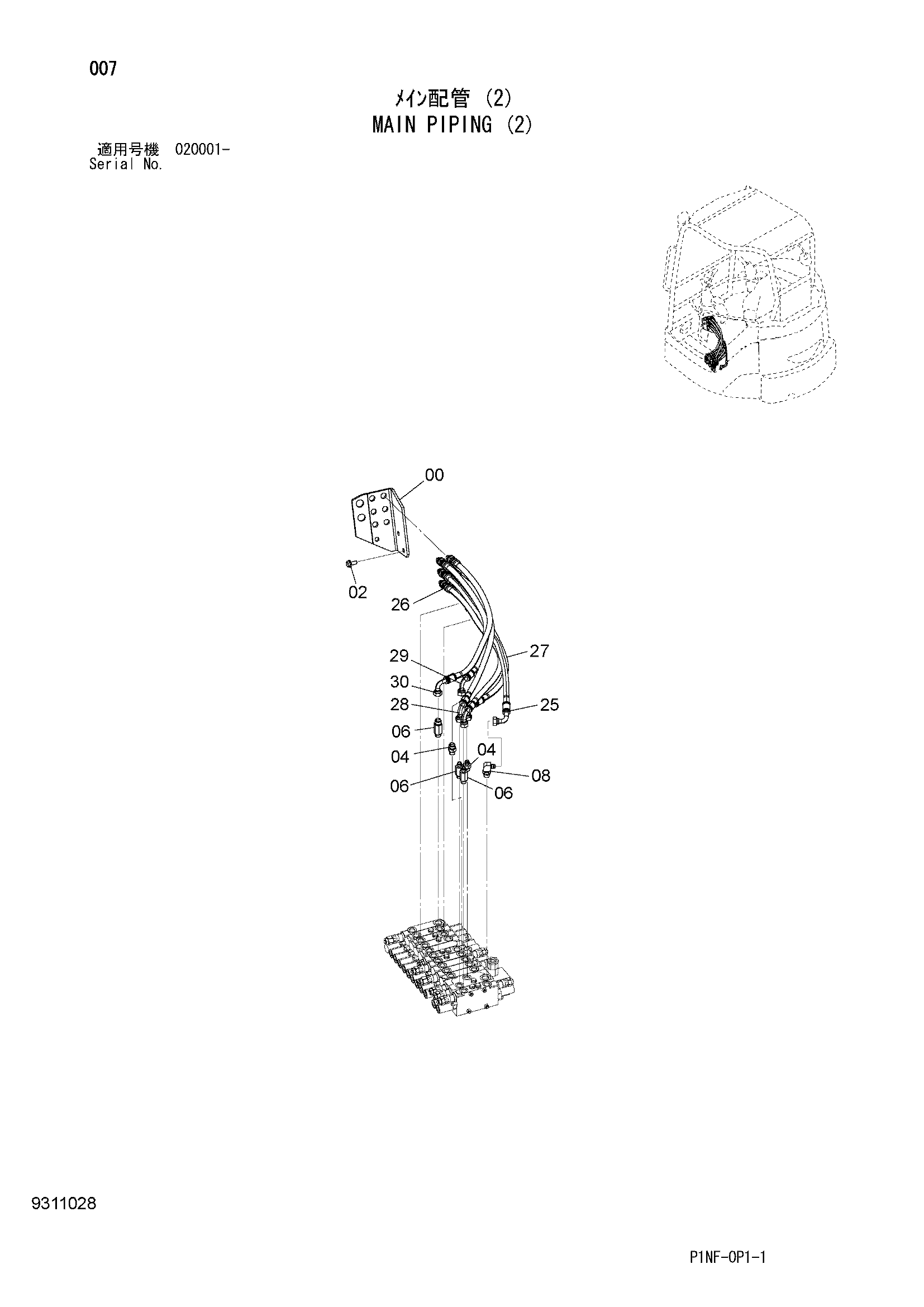

Заводская схема «Основные гидролинии (2)» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659542 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852133 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4627184 | Шланг (5, A1) | 1 |
| 26 | 4627185 | Шланг (4, B1) | 1 |
| 27 | 4627186 | Шланг (1, A2) | 1 |
| 28 | 4627187 | Шланг (2, B2) | 1 |
| 29 | 4627188 | Шланг (6, A5) | 1 |
| 30 | 4627189 | Шланг (3, B5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
