4Ходовой многофункциональный трубопроводы — HITACHI ZX35U-3

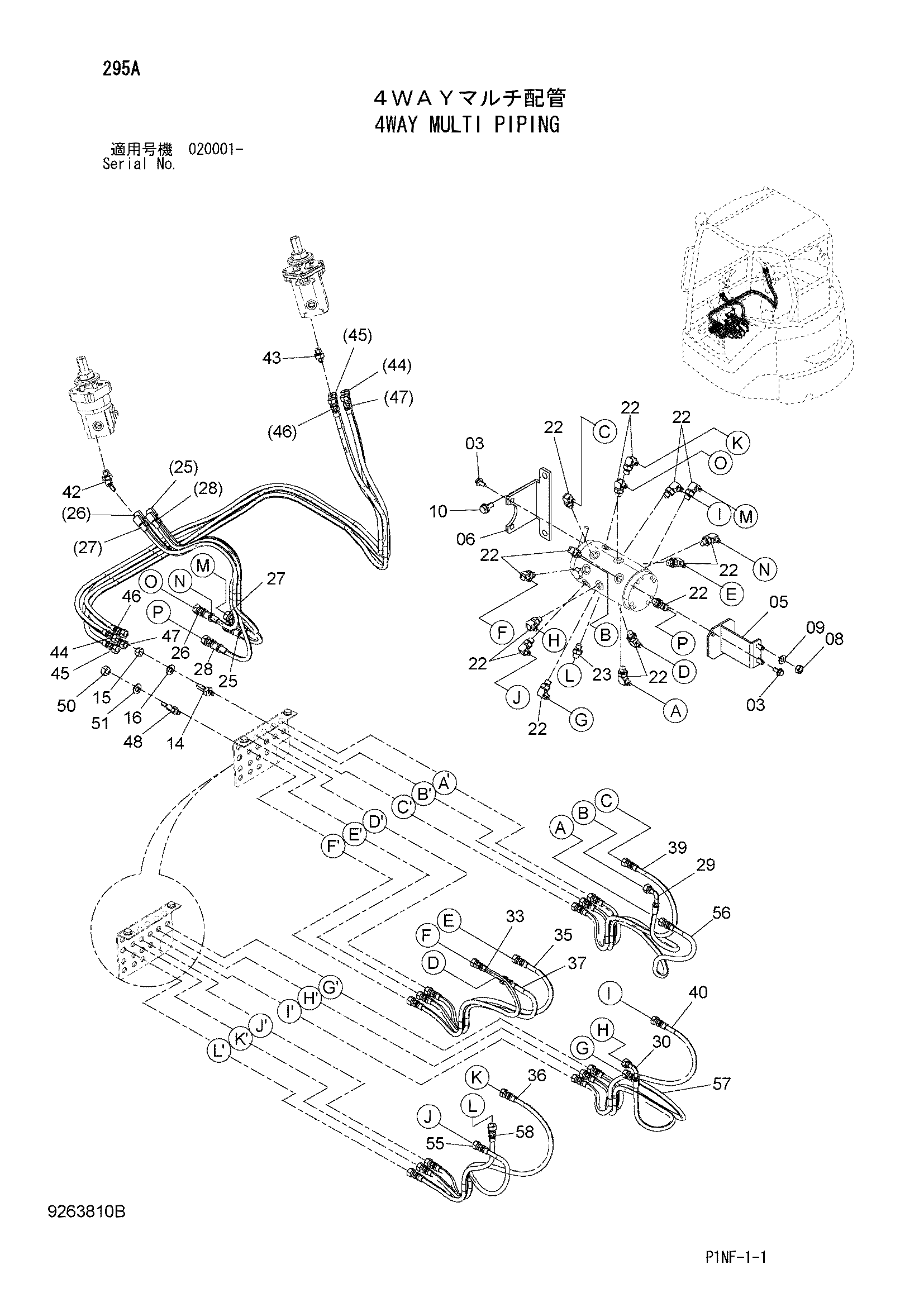

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX35U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J260820	Болт с шайбой	4
03A	J900820	Болт	1
03B	A590108	Плоская шайба	1
05	8094608	Кронштейн	1
06	3108892	Кронштейн	1
08	J950010	Гайка	2
09	A590110	Плоская шайба	2
10	J271025	Болт с шайбой	2
10A	J901025	Болт	1
10B	J222010	Шайба	1
14	4248117	Адаптер	4
15	4209198	Гайка	4
16	A590112	Плоская шайба	4
22	A852322	Угловой штуцер	15
22A	957366	Уплотнительное кольцо	1
23	A852122	Адаптер	1
23A	957366	Уплотнительное кольцо	1
25	4654156	Шланг (L1)	1
26	4654157	Шланг (L2)	1
27	4654158	Шланг (L3)	1
28	4654159	Шланг (L4)	1
29	4654160	Пластиковый шланг (RR1)	1
30	4654161	Пластиковый шланг (RR2)	1
33	4654164	Пластиковый шланг (1L)	1
35	4654166	Пластиковый шланг (3L)	1
36	4654167	Пластиковый шланг (4L)	1
37	4654168	Пластиковый шланг (1R)	1
39	4654170	Пластиковый шланг (3R)	1
40	4654171	Пластиковый шланг (4R)	1
42	4458054	Угловой штуцер	4
42A	957366	Уплотнительное кольцо	1
43	A852122	Адаптер	4
43A	957366	Уплотнительное кольцо	1
44	4654172	Пластиковый шланг (R1)	1
45	4654173	Пластиковый шланг (R2)	1
46	4654174	Пластиковый шланг (R3)	1
47	4654175	Пластиковый шланг (R4)	1
48	4648389	Адаптер	8
50	J950012	Гайка	8
51	A590112	Плоская шайба	8
55	4656695	Пластиковый шланг (2R)	1
56	4656696	Пластиковый шланг (RR3)	1
57	4660086	Пластиковый шланг (RR4)	1
58	4660087	Пластиковый шланг (2L)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
