Навесное оборудование педаль (2)(левый боковой хоризонтал тип) — HITACHI ZX35U-2

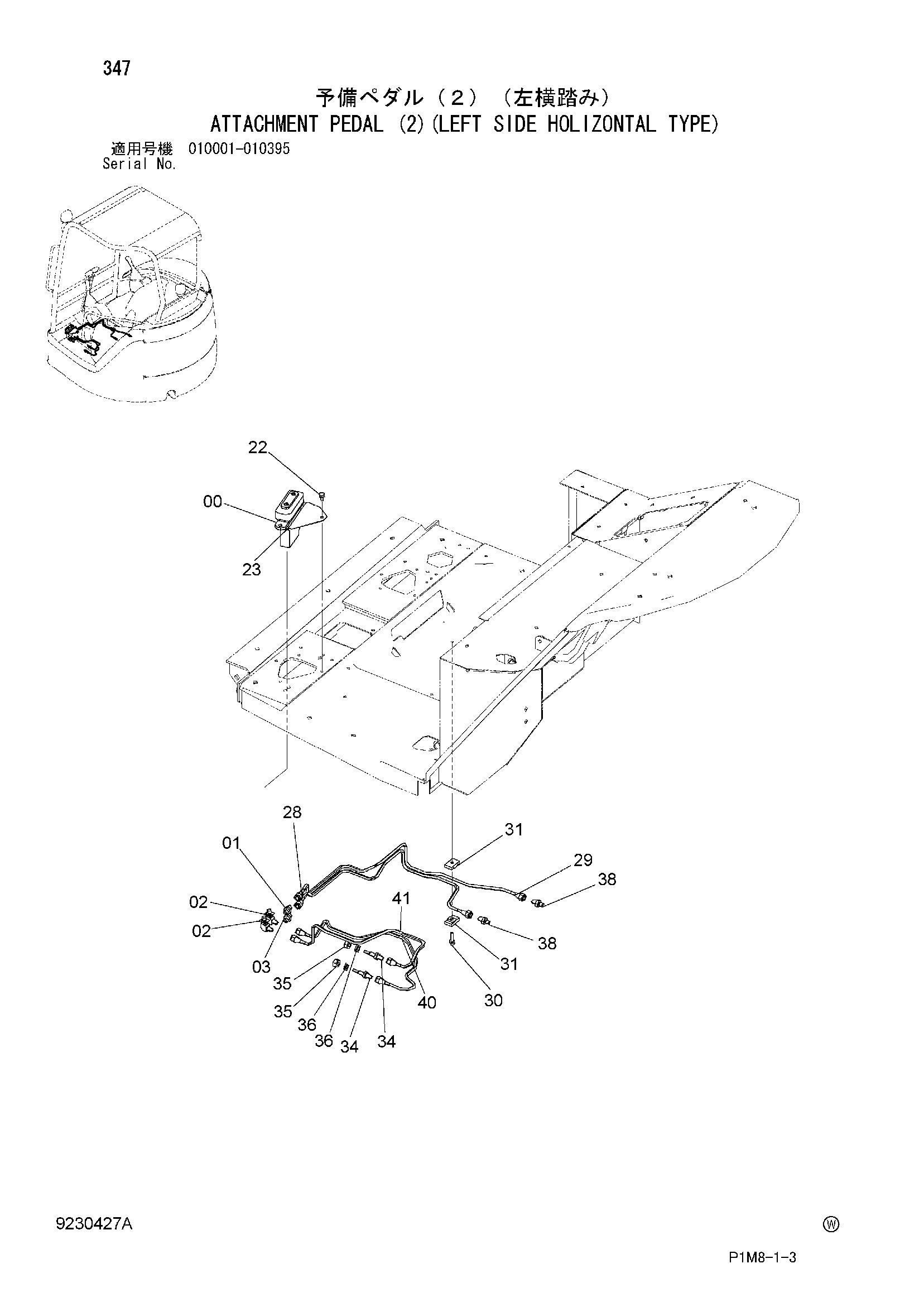

Заводская схема «Навесное оборудование педаль (2)(левый боковой хоризонтал тип)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | 4255304 | Штуцер трубки | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4293950 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4255304 | Штуцер трубки | 1 |
| 03 | 4652863 | Фильтр | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 22 | J260820 | Болт с шайбой | 1 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4609338 | Пластина | 1 |
| 28 | 4610290 | Трубка | 1 |
| 29 | 4610291 | Трубка | 1 |
| 30 | J260830 | Болт с шайбой | 1 |
| 30A | J900830 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 9735306 | Хомут | 2 |
| 34 | 4610482 | Адаптер | 2 |
| 35 | J950012 | Гайка | 2 |
| 36 | A590912 | Пружинная шайба | 2 |
| 38 | 4255304 | Штуцер трубки | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4615138 | Трубка | 1 |
| 41 | 4615139 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
