Гидролинии рабочего оборудования — HITACHI ZX35U-2

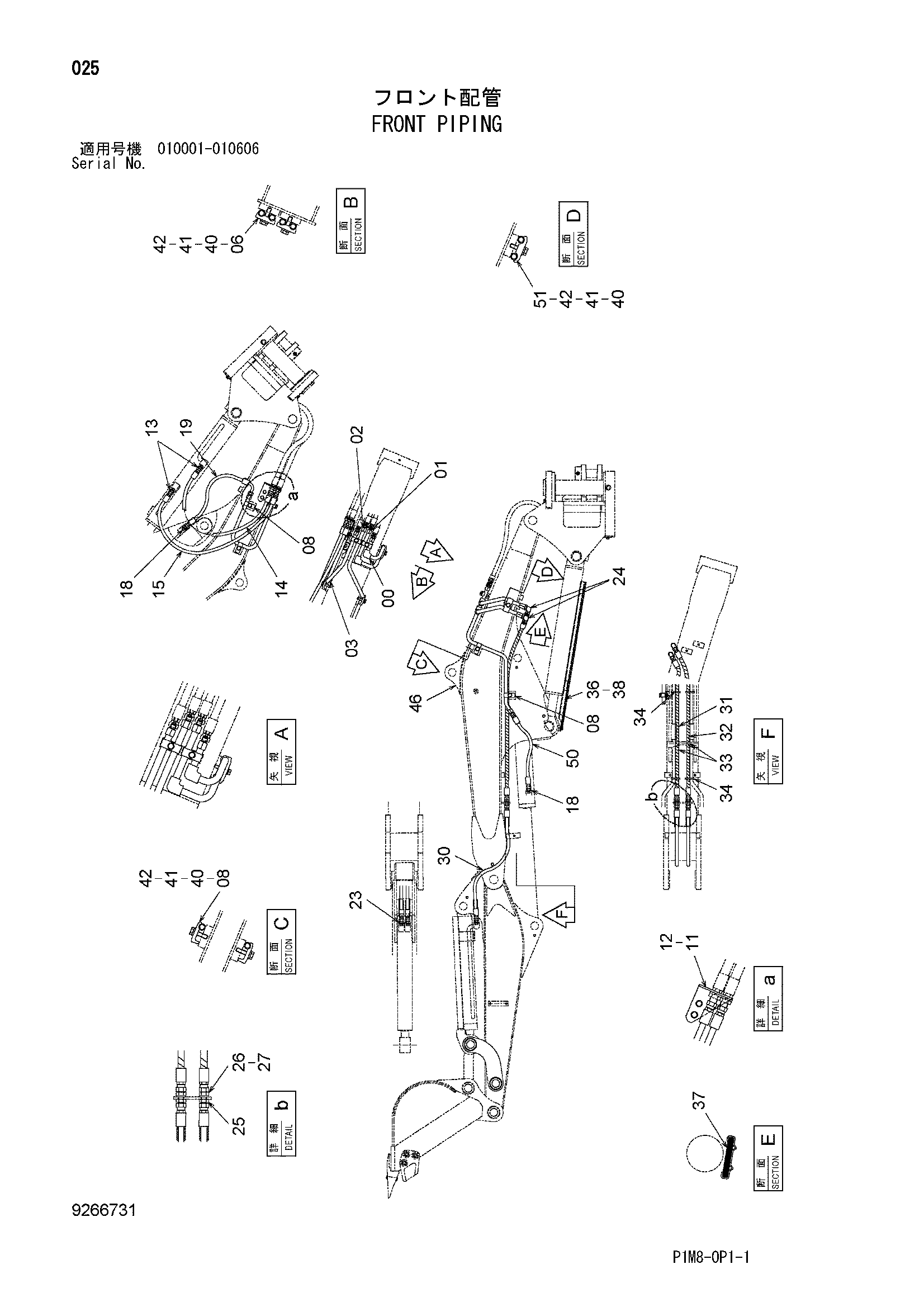

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106031 | Трубка | 1 |
| 01 | 8106032 | Трубка | 1 |
| 02 | 8106033 | Трубка | 1 |
| 03 | 9766582 | Трубка | 1 |
| 06 | 4633950 | Хомут трубки | 2 |
| 08 | 4138227 | Хомут трубки | 4 |
| 11 | 4623900 | Кронштейн | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | A852133 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4650703 | Шланг | 1 |
| 15 | 4650705 | Шланг | 1 |
| 18 | A852133 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4658374 | Шланг | 1 |
| 23 | A852133 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4202532 | Адаптер | 2 |
| 26 | 4202531 | Гайка | 2 |
| 27 | A590914 | Пружинная шайба | 2 |
| 30 | 4658287 | Шланг | 2 |
| 31 | 4650705 | Шланг | 1 |
| 32 | 4652970 | Шланг | 1 |
| 33 | 4327294 | Защитный кожух | 6 |
| 34 | 4055311 | Ленточный зажим | 4 |
| 36 | 3102906 | Крышка гидроцилиндр. | 1 |
| 37 | 4352044 | Резиновая прокладка | 2 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | J901240 | Болт | 7 |
| 41 | A590110 | Плоская шайба | 7 |
| 42 | A590910 | Пружинная шайба | 7 |
| 50 | 4660547 | Шланг | 1 |
| 51 | 4189858 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
