Детали пола (кабина) — HITACHI ZX35U-2

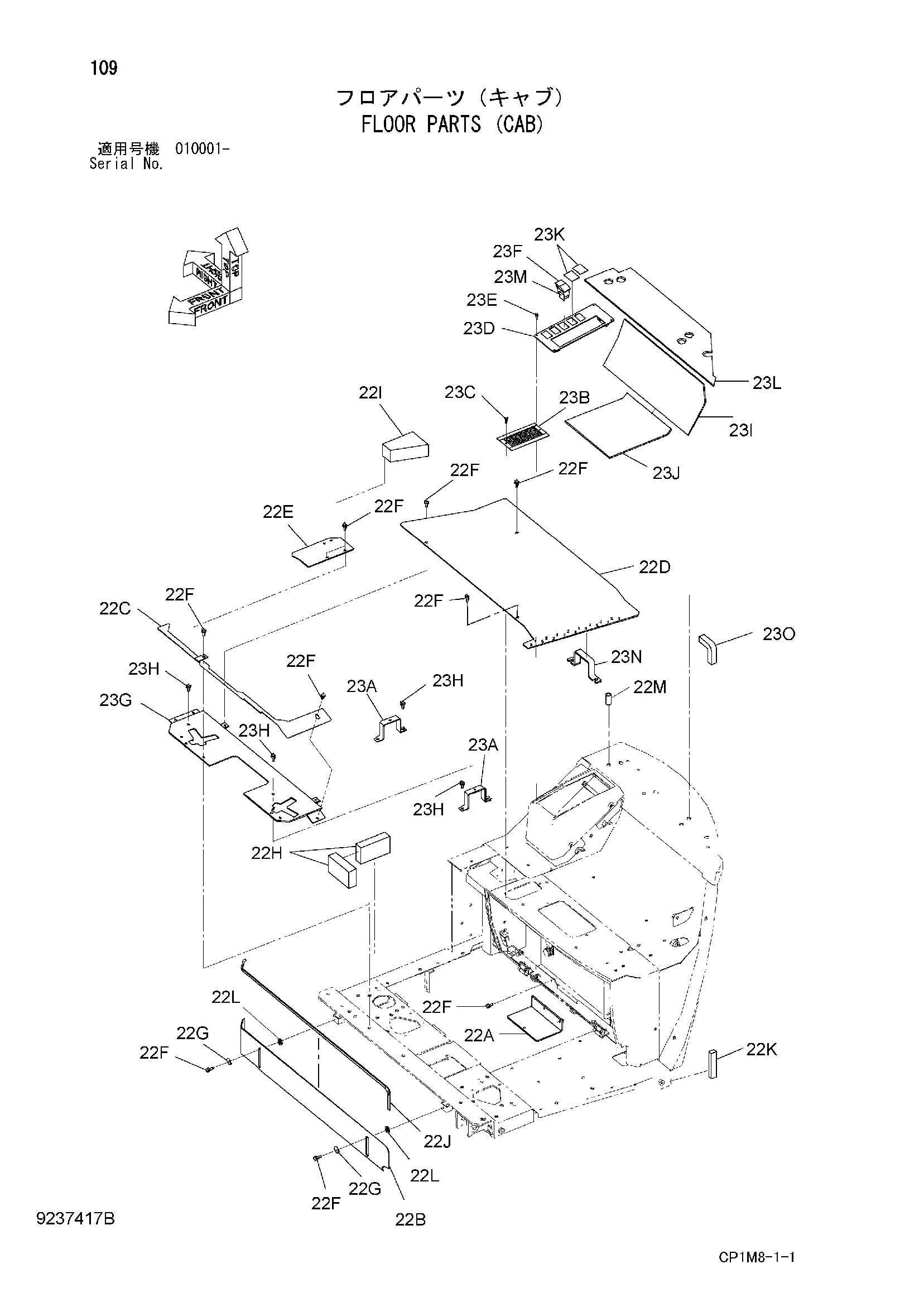

Заводская схема «Детали пола (кабина)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 9245858 | Флоор-партс(кабина)(1) | 1 |
| 22A | 9762190 | Кронштейн | 1 |
| 22B | 3103475 | Крышка | 1 |
| 22C | 8096580 | Кронштейн | 1 |
| 22D | 7046963 | Пластина | 1 |
| 22E | 4655119 | Пластина | 1 |
| 22F | J260820 | Болт с шайбой | 11 |
| 22F1 | J900820 | Болт | 1 |
| 22F2 | A590108 | Плоская шайба | 1 |
| 22G | 4303547 | Шайба | 2 |
| 22H | 4627384 | Резиновая прокладка | 2 |
| 22I | 4627510 | Резиновая прокладка | 1 |
| 22J | 4636734 | Амортизатор | 1 |
| 22L | J222010 | Шайба | 2 |
| 22M | 4642079 | Проставка | 1 |
| 23 | 9245859 | Флоор-партс(кабина)(2) | 1 |
| 23A | 9762188 | Кронштейн | 2 |
| 23B | 8095400 | Сетка | 1 |
| 23C | J260620 | Болт с шайбой | 2 |
| 23C1 | J900620 | Болт | 1 |
| 23C2 | A590106 | Плоская шайба | 1 |
| 23D | 8097207 | Крышка | 1 |
| 23E | J680616 | Винт с шайбой | 4 |
| 23F | 4627509 | Выключатель | 1 |
| 23G | 7046973 | Кронштейн | 1 |
| 23H | J260820 | Болт с шайбой | 6 |
| 23H1 | J900820 | Болт | 1 |
| 23H2 | A590108 | Плоская шайба | 1 |
| 23I | 4632574 | Резиновая прокладка | 1 |
| 23J | 4632575 | Резиновая прокладка | 1 |
| 23K | 4633774 | Информационная табличка | 2 |
| 23L | 4635430 | Резиновая прокладка | 1 |
| 23M | 4419643 | Уплотнение | 1 |
| 23N | 4638630 | Кронштейн | 1 |
| 23O | 4643617 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
