Гидроцилиндр наклона отвала — HITACHI ZX35U-2

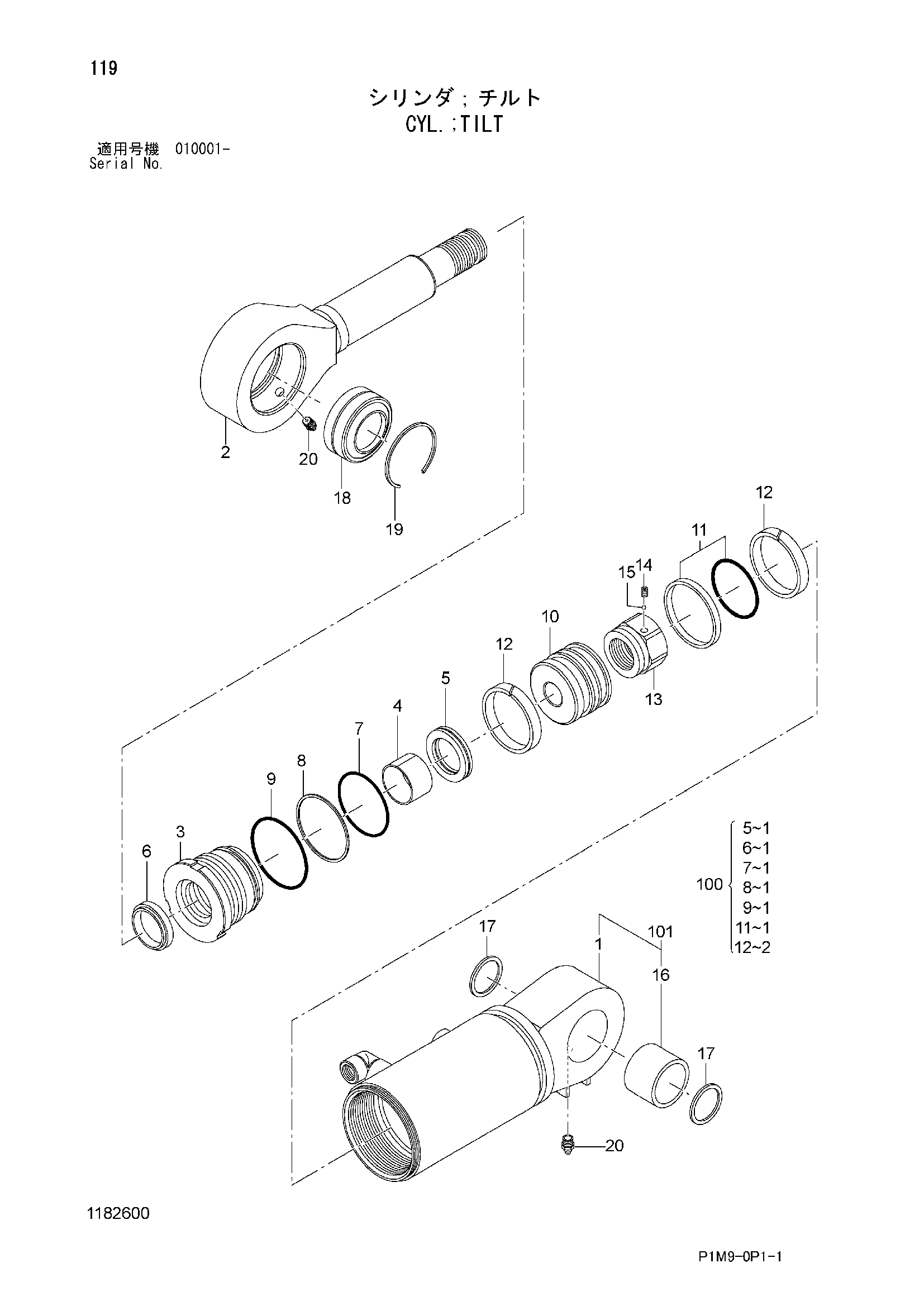

Заводская схема «Гидроцилиндр наклона отвала» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641603 | Гидроцилиндр. наклон | 1 | |
| 1 | 1182601 | Труба гидроцилиндра | 1 |
| 2 | 1182602 | Шток поршня | 1 |
| 3 | 1182603 | Головка гидроцилиндра | 1 |
| 4 | 0854205 | Втулка | 1 |
| 5 | 4085460 | U-образная манжета | 1 |
| 6 | 0409117 | Грязесъёмное кольцо | 1 |
| 7 | A811105 | Уплотнительное кольцо | 1 |
| 8 | 0901704 | Опорное кольцо | 1 |
| 9 | A810110 | Уплотнительное кольцо | 1 |
| 10 | 0915006 | Поршень | 1 |
| 11 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0667008 | Направляющее кольцо | 2 |
| 13 | 0789606 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Шарик | 1 |
| 16 | 4094870 | Втулка | 1 |
| 17 | 0341304 | Грязесъёмное кольцо | 2 |
| 18 | 1182604 | Подшипник. спх.рол. | 1 |
| 19 | 0269403 | Стопорное кольцо | 1 |
| 20 | J75481 | Пресс-маслёнка | 2 |
| 100 | 1182605 | Комплект уплотнений | 1 |
| 101 | 1182606 | Труба гидроцилиндра | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
