Дополнительный трубопроводы — HITACHI ZX35U-2

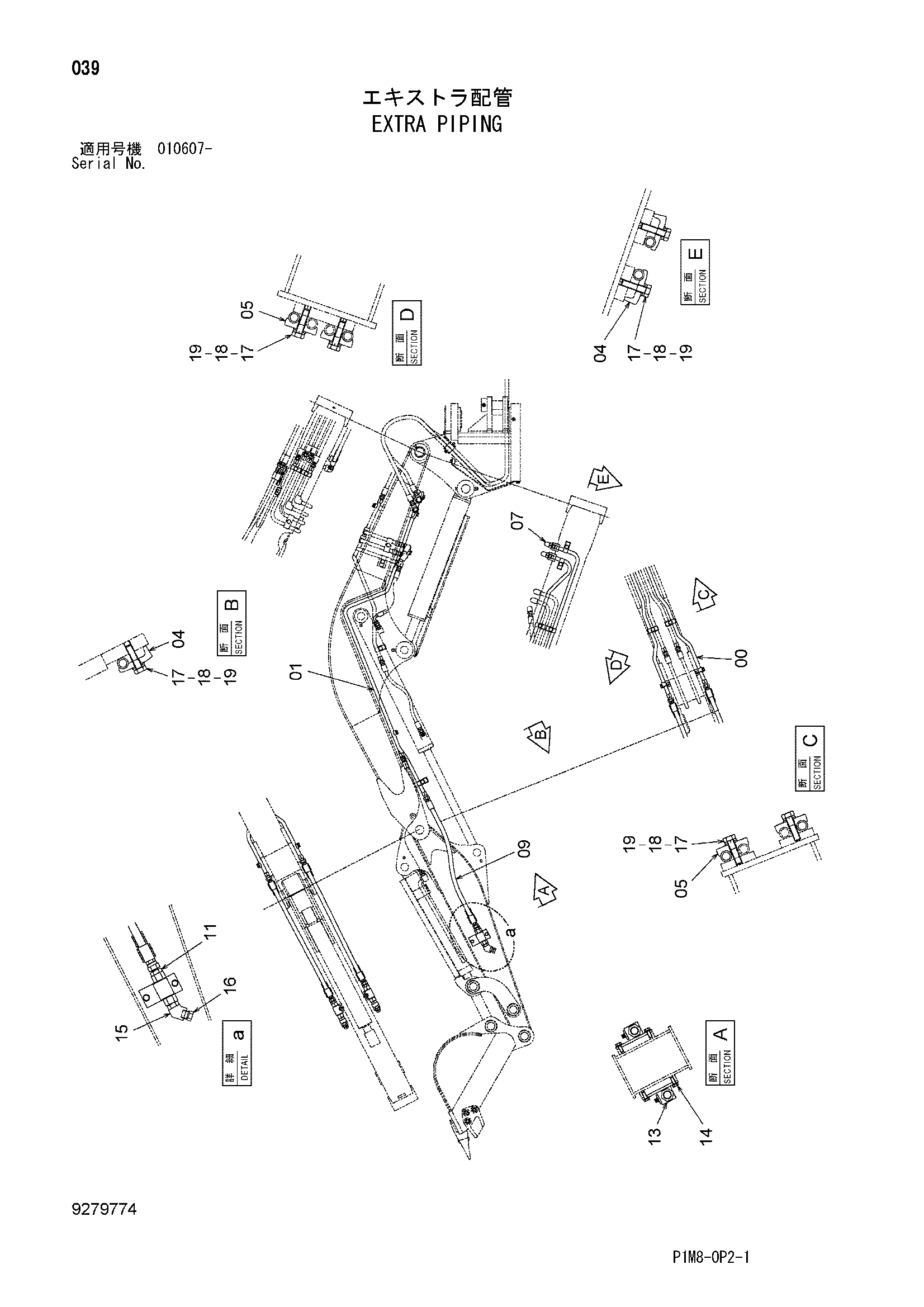

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8108659 | Трубка | 1 |
| 01 | 8108665 | Трубка | 1 |
| 04 | 4138227 | Хомут трубки | 4 |
| 05 | 4633950 | Хомут трубки | 4 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4628598 | Шланг | 2 |
| 11 | A852144 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4631880 | Запорный клапан | 2 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 4293263 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4294858 | Пробка | 2 |
| 17 | J901040 | Болт | 8 |
| 18 | A590910 | Пружинная шайба | 8 |
| 19 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
