Коленчатый вал, поршень (кабина) — HITACHI ZX35U-2

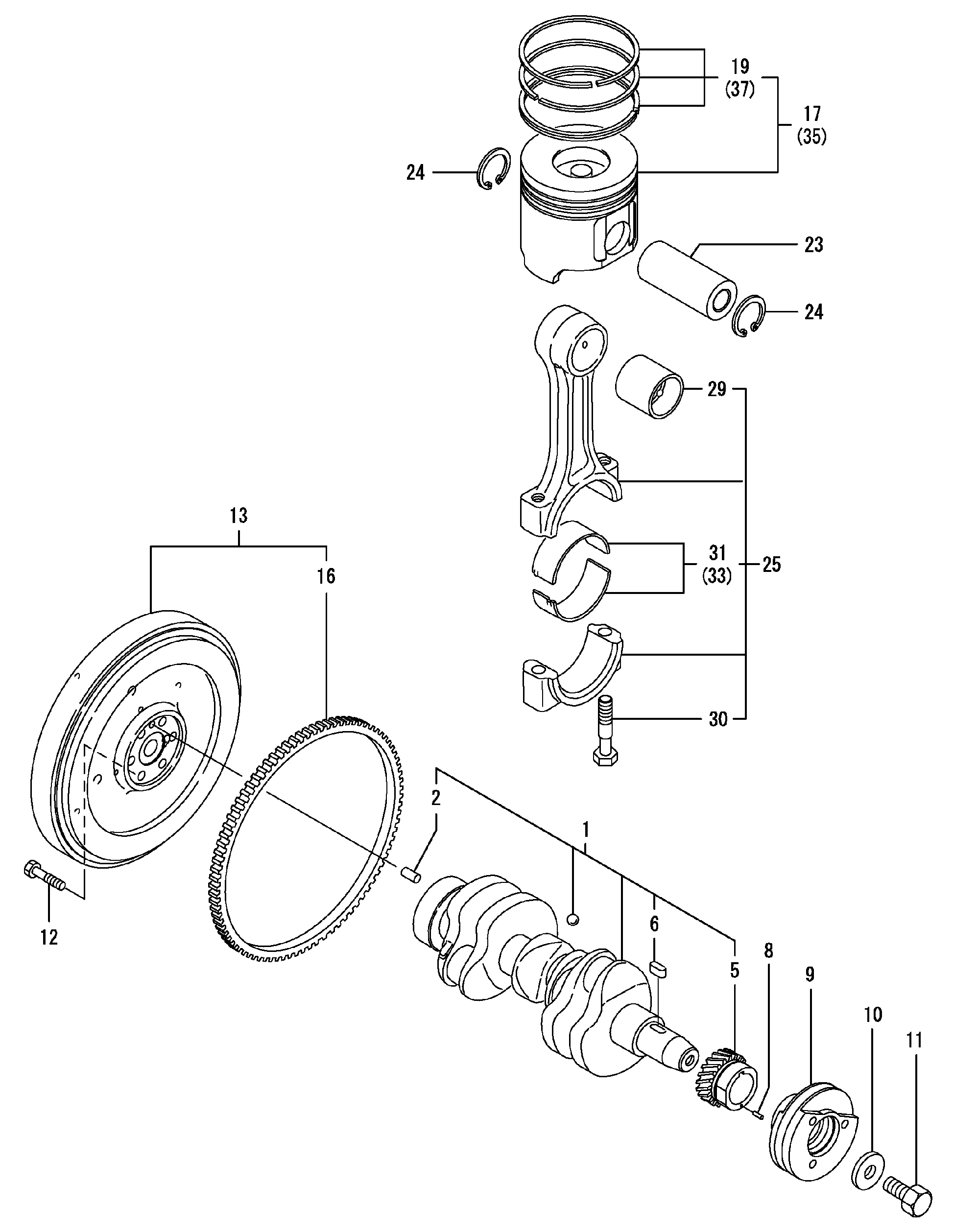

Заводская схема «Коленчатый вал, поршень (кабина)» для HITACHI ZX35U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129004-21002 | Коленчатый вал в сборе | 1 |
| 2 | YNM129100-01580 | Параллел палец 8X16 | 1 |
| 5 | YNM119802-21202 | Шестерня, коленчатый вал | 1 |
| 6 | YNM22512-070140 | KEY 7X 14 | 1 |
| 8 | YNM22351-030010 | Пружина палец 3X10 | 1 |
| 9 | YNM129004-21650 | В-пуллей, коленчатый вал | 1 |
| 10 | YNM129795-21661 | Шайба | 1 |
| 11 | YNM121850-21680 | Болт, в-пуллей | 1 |
| 12 | YNM121111-21501 | Болт, маховик | 6 |
| 13 | YNM129240-21590 | Маховик CMP | 1 |
| 16 | YNM119865-21600 | Шестерня, кольцо | 1 |
| 17 | YNM129005-22080 | Поршень в сборе | 3 |
| 19 | YNM129005-22500 | Кольцо комплект, поршень | 3 |
| 23 | YNM129202-22300 | Палец, поршень(D26, L70) | 3 |
| 24 | YNM22252-000260 | CIRCLIP 26 | 6 |
| 25 | YNM729402-23100 | Шток в сборе, коннектинг | 3 |
| 29 | YNM129100-23910 | Втулка, поршень палец | 3 |
| 30 | YNM121550-23200 | Болт, коннектинг шток | 6 |
| 31 | YNM129150-23600 | Металлический, кранкпин | 3 |
| 33 | YNM129150-23610 | Метал.пин US=0.25 | 3 |
| 35 | YNM129005-22900 | Поршень W/кольцо OS=.25 | 3 |
| 37 | YNM129005-22950 | Кольцо комплект O.S=0.25 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX35U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
